Массовый расходомер Кориолиса

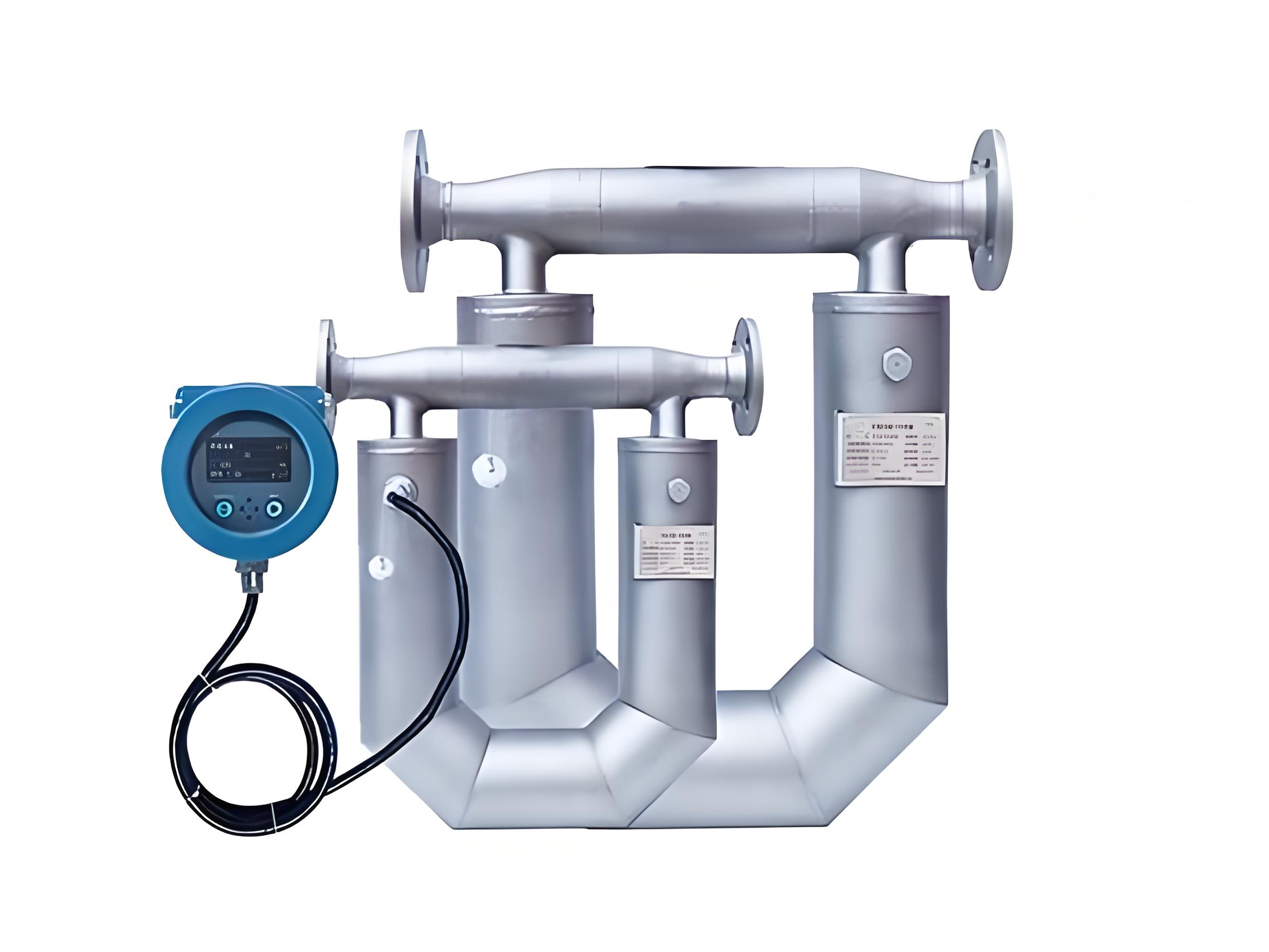

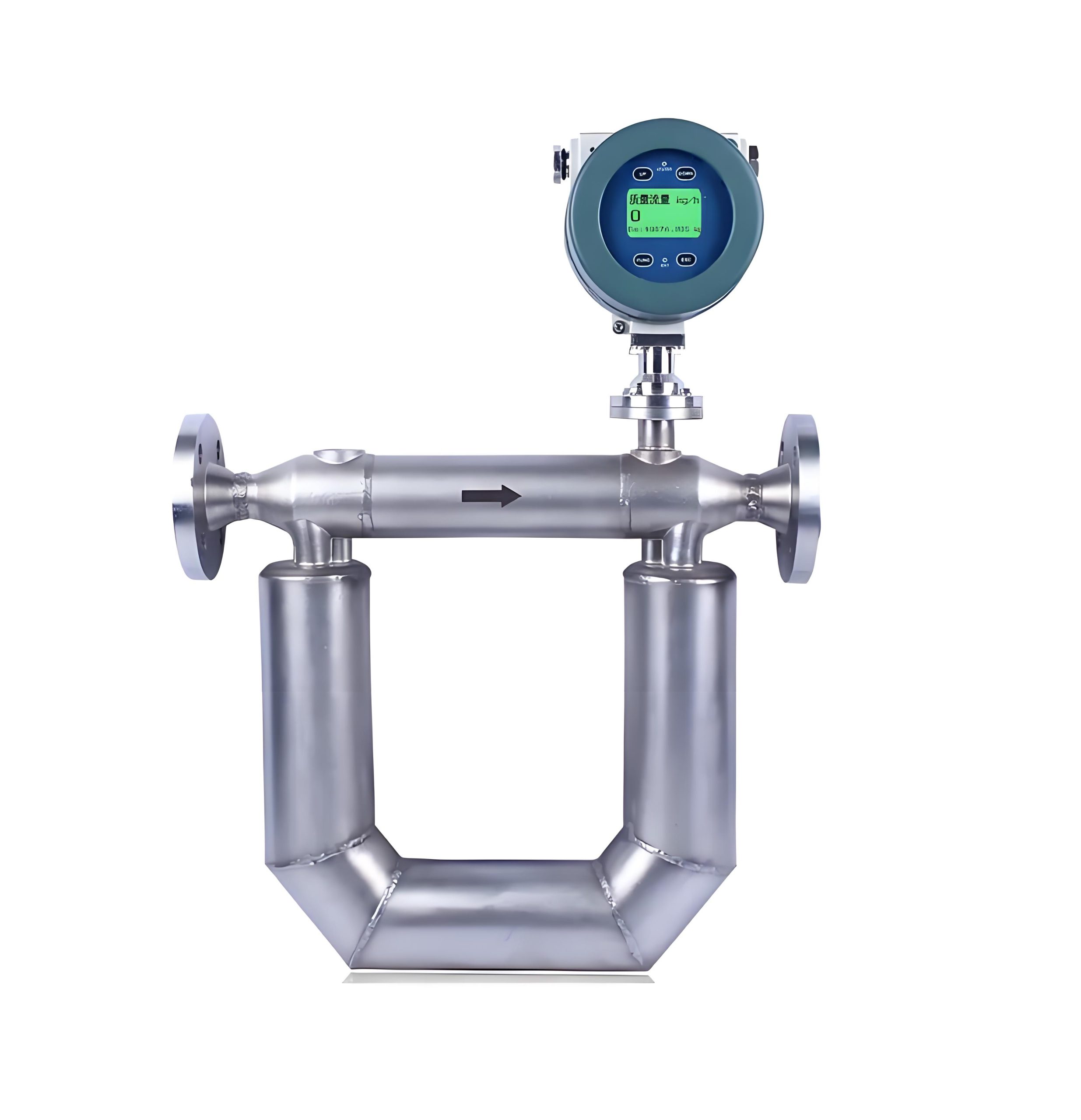

Массовый расходомер Кориолиса (Coriolis mass flow meter) — это высокоточный прибор, который непосредственно измеряет массовый расход жидкости, используя эффект Кориолиса. Он не требует компенсации плотности, температуры, давления или вязкости жидкости, непосредственно выводя сигнал массового расхода.
Описание
маркер
Массовый расходомер Кориолиса (Coriolis mass flow meter) — это высокоточный прибор, который непосредственно измеряет массовый расход жидкости, используя эффект Кориолиса. Он не требует компенсации плотности, температуры, давления или вязкости жидкости, непосредственно выводя сигнал массового расхода. Он находит широкое применение в таких отраслях, как нефтяная, химическая, пищевая и фармацевтическая промышленность.
Принцип работы
1.Эффект Кориолиса
Когда жидкость протекает через вибрирующую измерительную трубку, на нее действуют силы Кориолиса:
- При входе в вибрирующую трубку жидкость создает инерционную силу, противодействующую направлению вибрации.
- При выходе из вибрирующей трубки жидкость создает инерционную силу, направленную в сторону вибрации.
Эти силы вызывают незначительные фазовые искажения (крутильную деформацию) в измерительной трубке.
2.Связь между фазовым сдвигом и расходом
- Электромагнитный датчик определяет фазовый сдвиг между двумя концами трубки.
- Величина этого фазового сдвига прямо пропорциональна массовому расходу жидкости, что позволяет рассчитывать расход в режиме реального времени.
3.Измерение плотности
Частота колебаний трубки коррелирует с плотностью жидкости в ней, что позволяет кориолисовым расходомерам одновременно выводить данные о плотности.
Основные характеристики
1.Прямое измерение массового расхода
Устраняет необходимость в дополнительной компенсации, позволяя избежать ошибок, связанных с традиционными объемными расходомерами, требующими преобразования плотности и температуры.
2.Высокая точность
Типичная точность составляет от ±0,1% до ±0,5%, что подходит для требовательных применений, таких как торговые расчеты.
3.Вывод нескольких параметров
Одновременный вывод массового расхода, плотности и температуры (выбранные модели), что позволяет косвенно рассчитывать объемный расход, концентрацию и т. д.
4.Широкая совместимость с жидкостями
Измеряет жидкости, газы, суспензии и высоковязкие жидкости (например, битум), хотя точность может снижаться для жидкостей, содержащих пузырьки.
5.Независимость от характера потока
Минимальные требования к прямым трубам перед и после датчика; не требуются устройства для выпрямления потока.

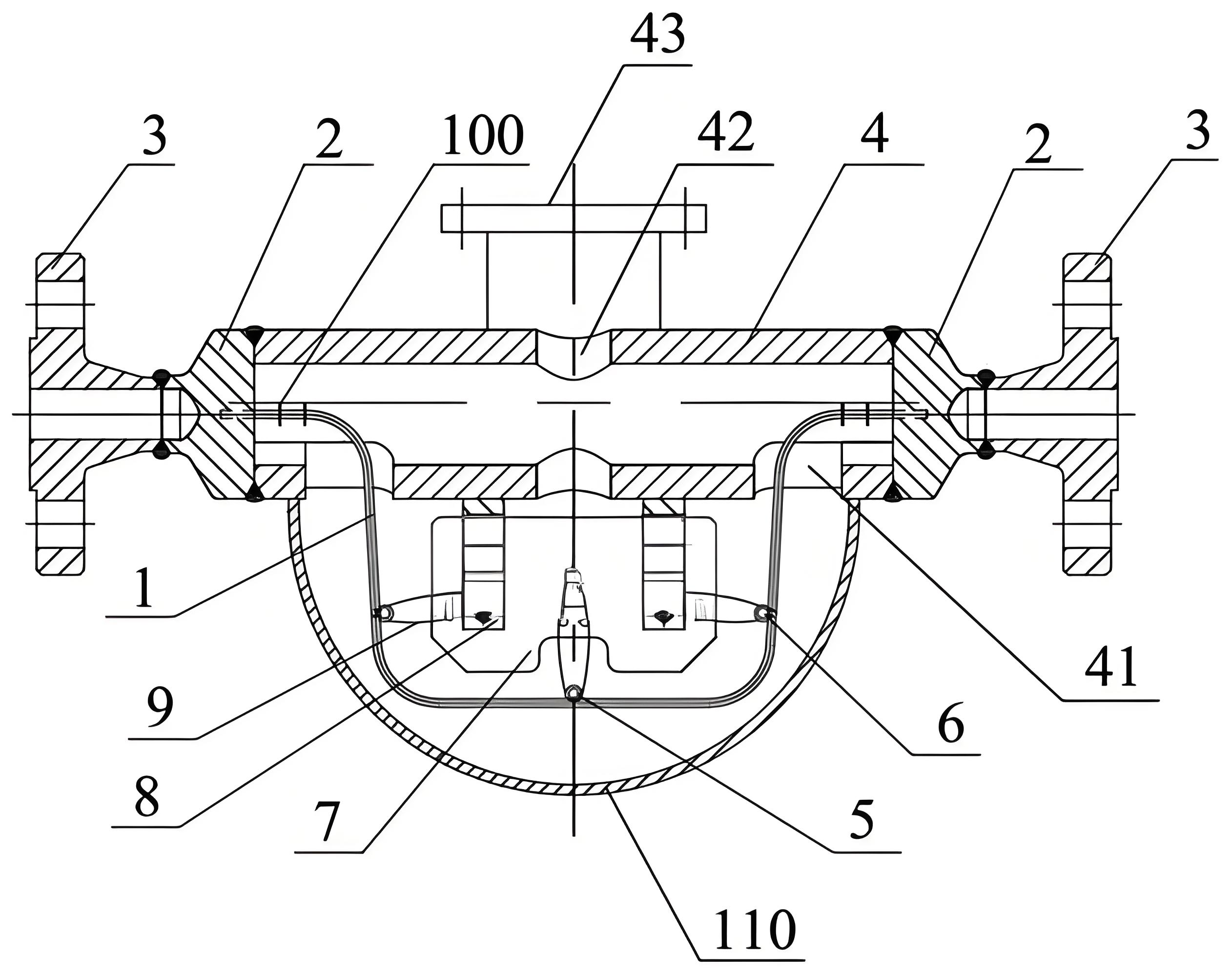

Типичная конструкция
- Конфигурации измерительных трубок: U-образная трубка, Ω-образная трубка, прямая трубка, двойная трубка и т. д.
- Приводной блок: электромагнитная катушка возбуждает резонансные колебания в измерительной трубке.
- Датчик: обнаруживает смещение стенок трубки или разность фаз.
- Преобразователь: обрабатывает сигналы и выводит данные о расходе.
