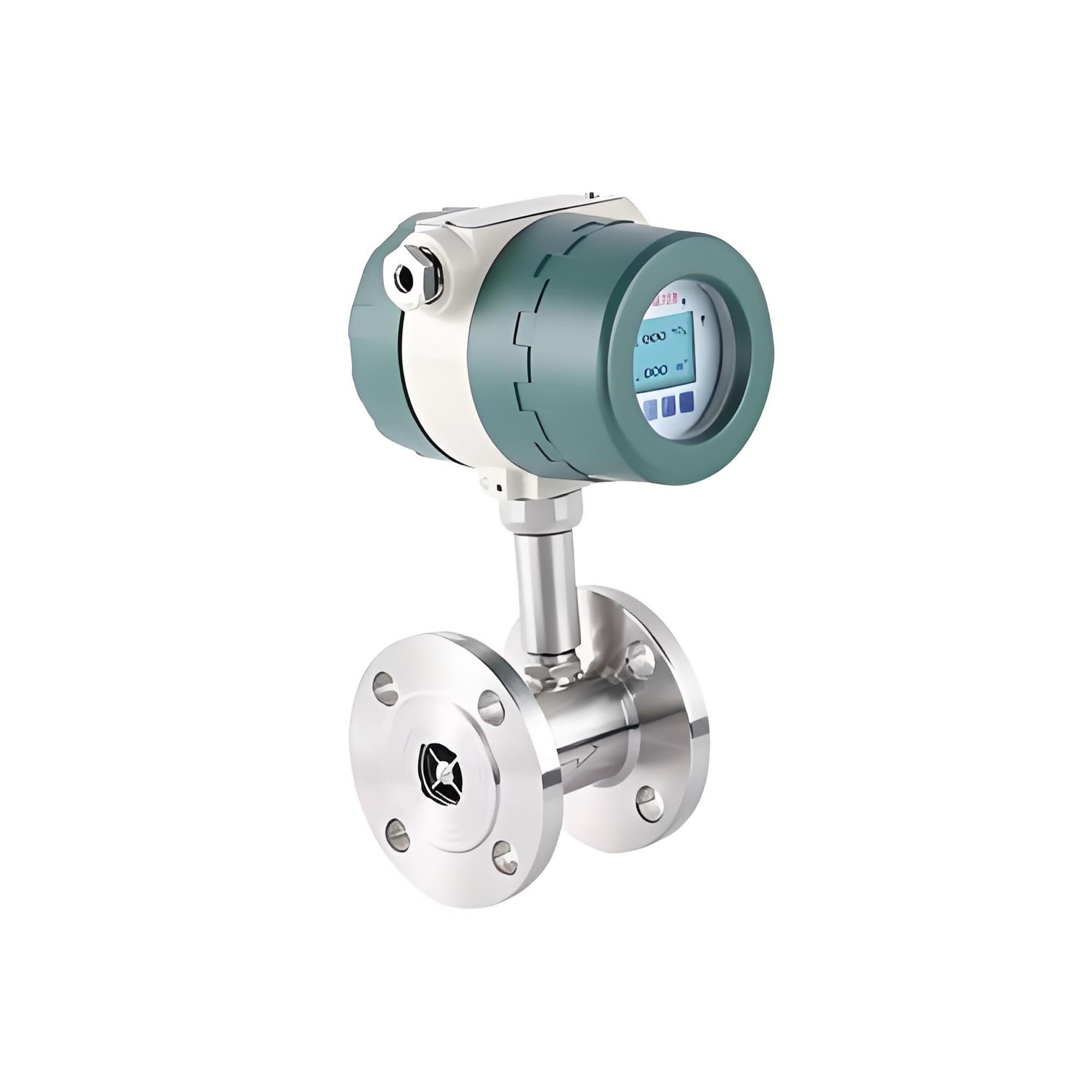

Турбинный расходомер
Турбинный расходомер – это измерительный прибор скоростного типа, который измеряет расход путем определения скорости вращения турбины, приводимой в движение жидкостью. Ниже приводится подробное описание турбинных расходомеров: Принцип работы 1. Вращение турбины: когда жидкость проходит ч...
Описание
маркер
Турбинный расходомер — это измерительный прибор скоростного типа, который измеряет расход путем определения скорости вращения турбины, приводимой в движение жидкостью. Ниже приводится подробное описание турбинных расходомеров:
Принцип работы
1. Вращение турбины: когда жидкость проходит через расходомер, она приводит в движение лопасти турбины, скорость вращения которых прямо пропорциональна скорости потока.
2. Электромагнитная индукция: магнитный материал на лопастях турбины или лопасти, пересекающие линии магнитного поля, генерируют импульсные электрические сигналы.
3. Преобразование сигнала: частота импульсов пропорциональна расходу и преобразуется электронным блоком в значения расхода (например, объемный или массовый расход).
Основные характеристики
- Высокая точность: достигает ±0,5% до ±1%, подходит для чистых жидкостей с низкой вязкостью (например, вода, легкие масла, газы).
- Широкий диапазон регулирования: обычно 10:1, некоторые модели достигают 20:1.
- Быстрый отклик: идеально подходит для динамического измерения расхода.
- Выходной сигнал: импульсный сигнал (прямо пропорциональный расходу) или аналоговый сигнал 4-20 мА.
Условия эксплуатации
- Тип жидкости: чистые, не содержащие частиц, низковязкие жидкости или газы (например, природный газ, дизельное топливо, химические растворители).
- Температура/давление: ограничены материалами и подшипниками (обычно от -20 °C до +120 °C, давление ≤10 МПа).
- Диапазон диаметров труб: от малых (DN4 до DN25) до больших (DN200 и выше).
Преимущества и недостатки
Преимущества:
- Высокая точность с отличной повторяемостью.
- Простая конструкция и низкие затраты на техническое обслуживание (нет движущихся механических частей, кроме турбины).
- Возможность измерения мгновенного и суммарного расхода.
Недостатки:
- Чувствительность к чистоте жидкости (частицы могут повредить лопасти или подшипники).
- Требуются прямые участки труб (обычно 10D вверх по течению и 5D вниз по течению, где D — диаметр трубы) для обеспечения стабильного распределения скорости потока.
- Не подходит для жидкостей с высокой вязкостью (например, тяжелой нефти) или коррозионных сред (если не используются специальные материалы).
Сценарии применения
1. Нефтехимия: торговое измерение легких нефтепродуктов и сжиженных газов.
2. Водоочистка: мониторинг расхода водопроводной и промышленной воды.
3. Природный газ: измерение транспортировки, распределения и потребления газа.
4. Пищевая промышленность и фармацевтика: контроль наполнения чистых жидкостей.
Факторы, влияющие на выбор
1. Свойства жидкости: вязкость, плотность, коррозионная активность.
2. Диапазон расхода: убедитесь, что рабочий расход находится в пределах 20–80 % диапазона измерения.
3. Условия установки: прямые участки трубопровода, вибрационная среда, ориентация трубопровода (горизонтальная/вертикальная).
4. Материалы: турбина (обычно из нержавеющей стали), подшипники (карбид вольфрама, керамика) должны быть износостойкими.
Техническое обслуживание и устранение неисправностей
- Периодическая калибровка: рекомендуется ежегодно для поддержания точности.
- Очистка фильтра: предотвращает загрязнение рабочего колеса.
- Распространенные неисправности:
- Низкие показания: износ подшипников, загрязнение лопастей рабочего колеса.
- Отсутствие выходного сигнала: неисправность магнитного компонента или сбой в цепи.
