Интегральная четвертькруговая диафрагмаИнтегральная четвертькруговая диафрагма представляет собой специализированный тип устройства для измерения расхода по перепаду давления. Ее входной край имеет форму четвертькруговой дуги (переход с изгибом 90°), а не прямоугольный край, характерный для обы...
Описание
маркер

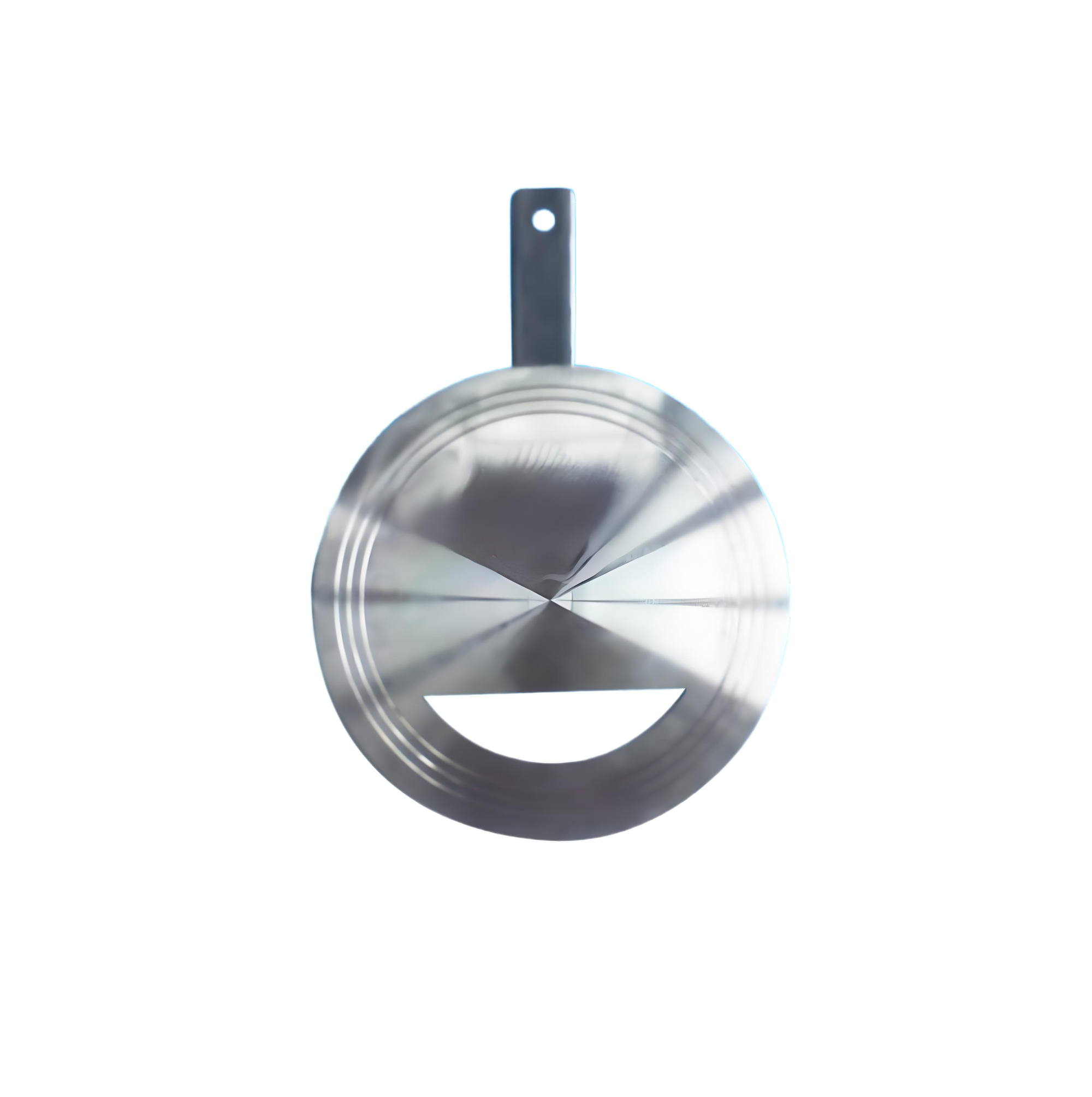

Интегральная четвертькруговая диафрагма
Интегральная четвертькруговая диафрагма представляет собой специализированный тип устройства для измерения расхода по перепаду давления. Ее входной край имеет форму четвертькруговой дуги (переход с изгибом 90°), а не прямоугольный край, характерный для обычных диафрагм. Такая конструкция обеспечивает высокую точность измерений даже в условиях низкого числа Рейнольдса (низкая скорость потока, высоковязкие жидкости), что делает ее подходящей для измерения вязких жидкостей, низкоскоростных газов или суспензий.

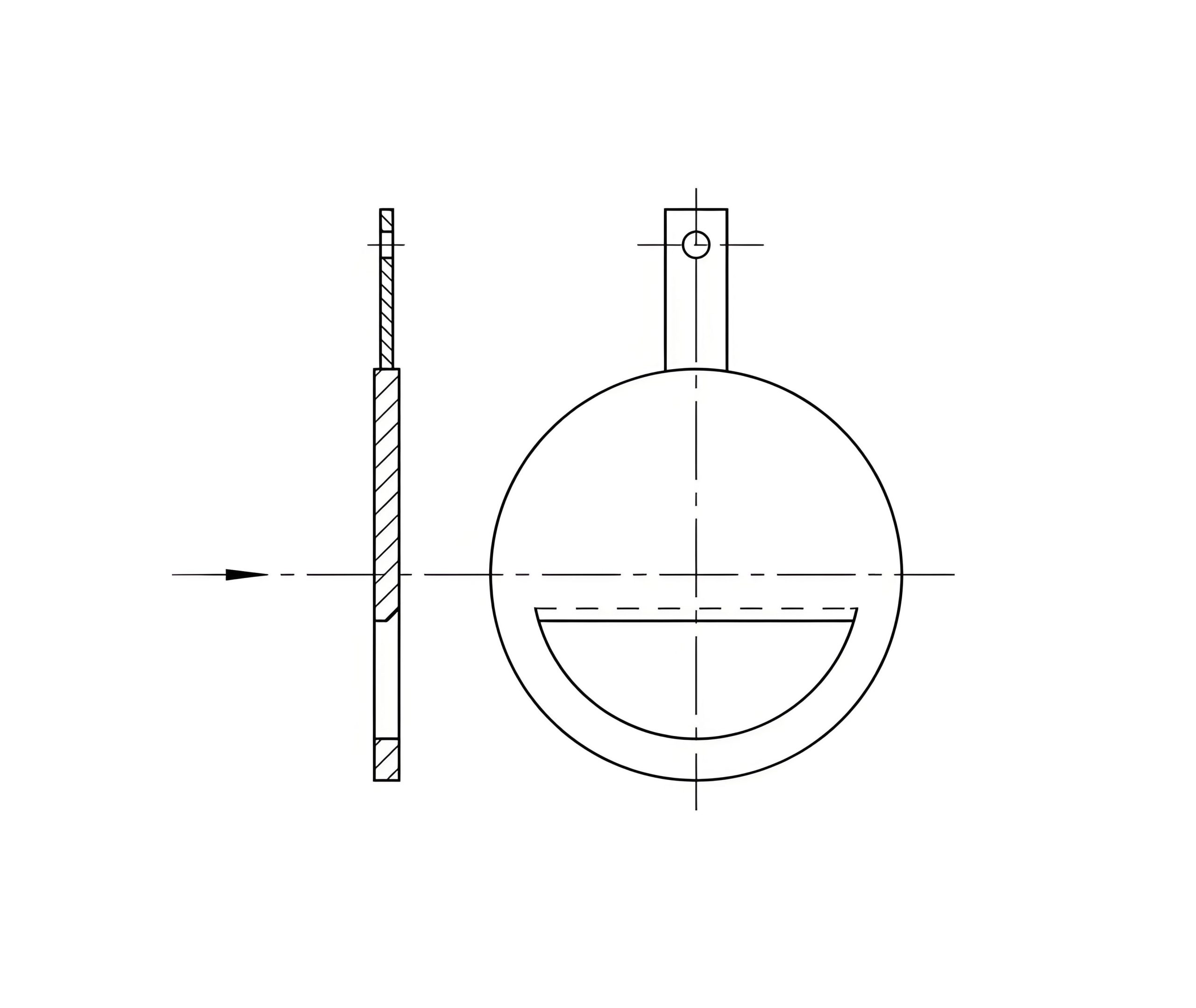

1. Конструктивные особенности
(1) Форма диафрагмы
- Входной край: имеет четвертькруглый профиль (радиус ≈ толщина диафрагмы), что способствует постепенному сжатию жидкости, сводя к минимуму образование вихрей и потери энергии.
- Выходной край: обычно имеет форму прямого угла или скошенной поверхности, чтобы предотвратить отделение жидкости, которое может снизить точность измерения.
- Цельная конструкция: диафрагма приваривается или прикручивается болтами непосредственно к фланцам для отбора давления или трубопроводу, что снижает риск утечки.
(2) Выбор материала
- Нержавеющая сталь (304/316): подходит для большинства промышленных жидкостей (вода, пар, масла).
- Хастеллой, титановые сплавы: используются для коррозионных сред (кислоты, щелочи, морская вода).
- Никелированная углеродистая сталь/с покрытием из ПТФЭ: для недорогих применений или специальных требований по антиадгезии.
(3) Применимые условия
| Параметр | Типичный диапазон |
| Номинальный диаметр (DN) | 15–500 мм |
| Число Рейнольдса (Re) | До 500 (для обычных диафрагм требуется >10⁴) |
| Среда | Жидкости с высокой вязкостью (масла, сиропы), газы с низкой скоростью, суспензии с твердыми частицами |
| Давление/температура | Зависит от материала, до 10 МПа/400 ℃ |
2. Принцип работы
- Измерение перепада давления: когда жидкость поступает через четвертьдуговой вход, скорость увеличивается, а давление уменьшается. Расход рассчитывается путем измерения перепада давления между входом и выходом (ΔP).
- Приспособленность к низкому числу Рейнольдса: дуговая конструкция минимизирует отрыв потока, поддерживая линейные сигналы перепада давления даже при ламинарном течении (Re < 2000).
3. Основные преимущества
| Преимущество | Описание |
| Приспособленность к низкому числу Рейнольдса | Обычные диафрагмы демонстрируют значительную погрешность при Re < 10⁴, тогда как четвертьдуговые диафрагмы надежно работают при Re = 500. |
| Низкий перепад давления | Изогнутый вход уменьшает турбулентность, обеспечивая на 20–30 % меньшую потерю давления по сравнению со стандартными диафрагмами. |
| Устойчивость к засорению | Подходит для жидкостей, содержащих мелкие частицы или имеющих высокую вязкость (например, сырая нефть, целлюлоза). |
| Долгосрочная стабильность | Минимальное изменение коэффициента из-за износа краев, что исключает необходимость частой перекалибровки. |
4. Типичные области применения
- Нефтехимия: измерение расхода тяжелой нефти, битума, полимерных расплавов.
- Пищевая промышленность и фармацевтика: сиропы, молочные продукты, высоковязкие фармацевтические растворы.
- Очистка сточных вод: трубопроводы для шлама и суспензий.
- Криогенные газы: сжиженный природный газ (СПГ), пар низкого давления.
5. Требования к установке
(1) Прямые участки трубопровода:
- Вверх по течению ≥5D, вниз по течению ≥2D (D — диаметр трубы), что превосходит традиционные диафрагмы (обычно требующие 10D/5D).
(2) Методы отбора давления:
- Угловой отбор (наиболее распространенный): порты давления расположены на фланцах диафрагмы вверх и вниз по течению.
- Отбор давления через фланец: подходит для трубопроводов большого диаметра.
(3) Определение направления потока:
- Необходимо убедиться, что сторона с четвертью дуги является входом (обычно отмечена стрелкой).
(4) Сварная установка:
- Цельная конструкция может быть непосредственно приварена к трубопроводу; убедитесь, что внутренняя стенка гладкая и не имеет выступов.
