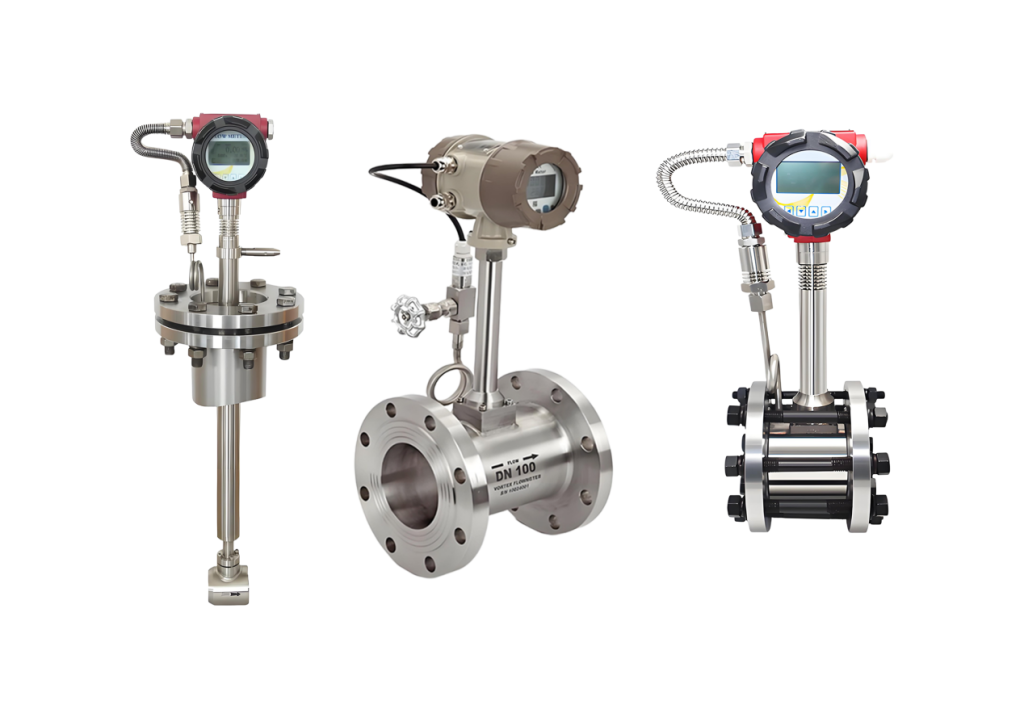

Принцип работы вихревых расходомеров

Вихревые расходомеры измеряют расход жидкости на основе физического явления, известного как «улица вихрей Кармана». Его основной принцип можно резюмировать следующим образом:
> Когда в жидкости находится препятствие, проходящая мимо него жидкость поочередно образует регулярные вихри по обе стороны от препятствия. Частота этих вихрей прямо пропорциональна скорости потока жидкости.
1. Расположение препятствия для потока:
Необтекаемый цилиндрический корпус (обычно с треугольным или трапециевидным поперечным сечением) размещается в центре трубопровода. Он служит «генератором вихрей».
2. Генерация вихрей:
Когда жидкость проходит мимо этого препятствия, из-за ее вязкости и инерции за препятствием с обеих сторон поочередно генерируются вихри с противоположными направлениями вращения и регулярным выравниванием. Эта серия вихрей, напоминающая уличные фонари по обеим сторонам дороги, называется «вихревой улицей».
3. Определение частоты вихрей:
За препятствием или внутри него устанавливаются датчики (например, пьезоэлектрические кристаллы или емкостные датчики). Каждое отделение вихря вызывает незначительное локальное изменение скорости или давления жидкости. Датчик регистрирует это периодическое изменение и преобразует его в импульсный электрический сигнал.
4. Расчет расхода:
Частота образования вихрей (f) прямо пропорциональна скорости жидкости (v). Эта зависимость выражается формулой: f = St × v / d.
`f`: частота вихрей (Гц)
`St`: число Струхаля, безразмерная константа, которая остается постоянной для определенной формы препятствия в широком диапазоне расходов.
`v`: средняя скорость жидкости (м/с)
`d`: характерная ширина препятствия потоку (м)
Зная скорость (v), умножив ее на площадь поперечного сечения трубы (A), получаем объемный расход (Q): Q = v × A
Краткое изложение основного принципа:
Частота вихрей → Скорость жидкости → Объемный расход
Вихревой расходомер выдает частотный сигнал, который прямо и линейно отражает скорость жидкости, что позволяет рассчитать расход.
