Газотурбинный расходомер: эффективные и точные промышленные «весы для газа»

Газотурбинный расходомер — это прибор скоростного типа, который использует кинетическую энергию газа для приведения в движение механических компонентов, что позволяет достичь высокой точности измерения расхода. Благодаря своим выдающимся характеристикам он стал одним из основных устройств для измерения расхода газа во многих областях, включая транспортировку и распределение природного газа, а также промышленное производство.

I. Основной принцип работы: преобразование кинетической энергии

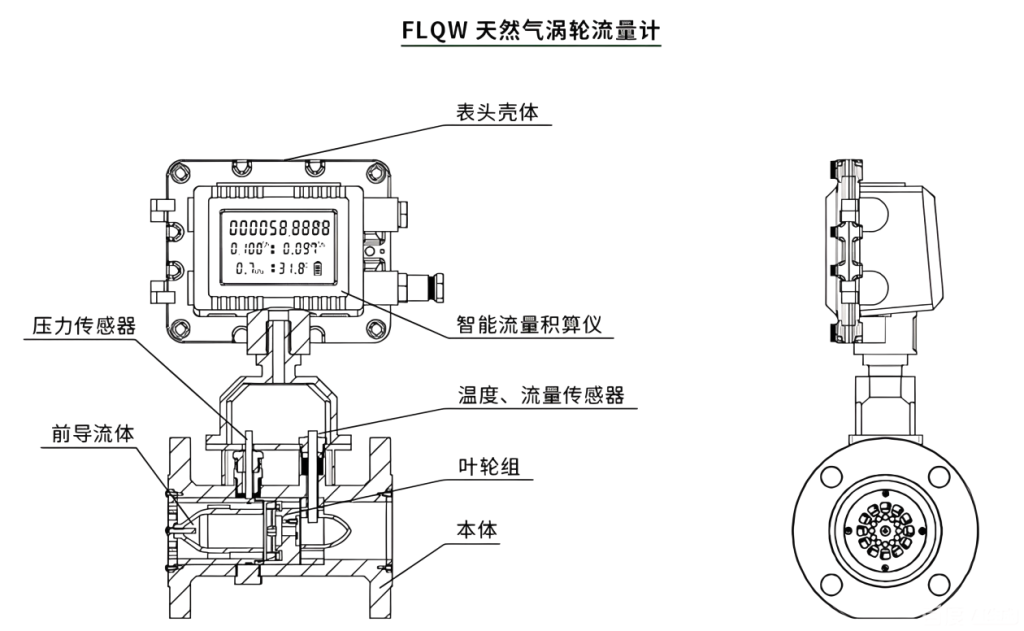

Основная конструкция состоит из свободно вращающегося прецизионного ротора турбины, установленного в центре проточного канала. При прохождении газа он приводит в движение лопасти турбины, вызывая вращение. В пределах определенного диапазона скорость потока газа строго линейно пропорциональна скорости вращения турбины — более быстрый поток дает более высокую скорость вращения. Внешние магнитные индукционные или фотоэлектрические датчики бесконтактно фиксируют частоту вращения турбины, преобразуя этот механический сигнал в электрические импульсы. В конечном итоге, благодаря обработке внутренним микроконтроллером прибора или бэкэнд-системой, точно рассчитываются мгновенные и суммарные расходы газа.

II. Основные преимущества

1. Высокая точность и широкий диапазон: в пределах указанного диапазона расхода (обычно коэффициент регулирования 10:1 или выше) точность измерения достигает ±1,0% до ±1,5%, а некоторые модели достигают еще большей точности. Это делает их пригодными для применения в условиях значительных колебаний расхода.
2. Быстрая реакция: низкая инерция вращения турбины обеспечивает чрезвычайно быструю реакцию на изменения расхода, что позволяет отслеживать условия расхода газа в режиме реального времени.
3. Удобная обработка сигналов: выдает стандартные импульсные сигналы или аналоговые сигналы 4-20 мА с высокой помехоустойчивостью. Беспроблемно интегрируется с современными компьютеризированными системами сбора данных (DCS/SCADA), ПЛК или облачными платформами IoT для удаленного мониторинга и автоматизированного управления.
4. Прочная и долговечная конструкция: турбины и подшипники, изготовленные из высококачественных сплавов или нержавеющей стали, обеспечивают высокую стойкость к рабочему давлению и длительный срок службы.

III. Рекомендации по выбору и использованию

Для обеспечения оптимальной производительности пользователи должны выбирать модели в зависимости от давления, температуры, диапазона расхода и физических свойств среды (например, чистота, коррозионная активность). Правильная установка имеет первостепенное значение: для стабилизации поля потока и обеспечения точности необходимо обеспечить достаточную длину прямых участков трубопровода перед и после измерительного устройства (обычно ≥10D перед и ≥5D после, где D — диаметр трубы). Для газов, содержащих пыль или примеси, на входе необходимо установить фильтр для защиты подшипников турбины. Это имеет основополагающее значение для обеспечения долгосрочной стабильной работы.
Таким образом, газотурбинный расходомер является высокоэффективным прибором, сочетающим в себе механическую точность и электронную интеллектуальную систему. Он представляет собой надежный и экономичный выбор для современных промышленных измерений газа.
