Диффузионный расходомер

Дифференциальный расходомер с диафрагмой — это устройство, которое измеряет расход, используя перепад давления, возникающий при прохождении жидкости через дроссельный элемент (диафрагму).
Основной принцип работы: принцип Бернулли
Его работа основана на уравнении Бернулли, концепции, изучаемой в школьной программе по физике. Проще говоря, этот принцип гласит, что в трубопроводе давление уменьшается там, где скорость увеличивается, и увеличивается там, где скорость уменьшается.
1. Дросселирование: стальная пластина с центральным круглым отверстием («диафрагма») вставляется в трубопровод. Когда жидкость проходит через пластину, путь потока резко сужается, заставляя жидкость ускоряться при прохождении через небольшое отверстие.
2. Создание перепада давления: согласно принципу Бернулли, увеличение скорости жидкости на диафрагме снижает ее статическое давление. В результате между верхней (стороной высокого давления) и нижней (стороной низкого давления) частью диафрагмы устанавливается стабильный перепад давления (разность давлений, ΔP).
3. Измерение и преобразование: давление измеряется как на стороне высокого давления, так и на стороне низкого давления с помощью датчиков давления. Сигнал разности давлений (ΔP) передается на датчик разности давлений. Квадратный корень из этой разности давлений прямо пропорционален расходу жидкости. С помощью специальных расчетных формул можно вычислить мгновенный расход жидкости.

Мнемоника: Диффузионная пластина функционирует как «узкие ворота»: когда жидкость продавливается через нее, давление вверх по потоку увеличивается, а вниз по потоку уменьшается. Чем сильнее она продавливается (чем выше расход), тем больше разница давлений между двумя сторонами.

Основные конструктивные компоненты
Типичный диффузионный расходомер обычно состоит из трех частей:
1. Дроссельное устройство: сама диффузионная пластина, установленная внутри трубопровода.

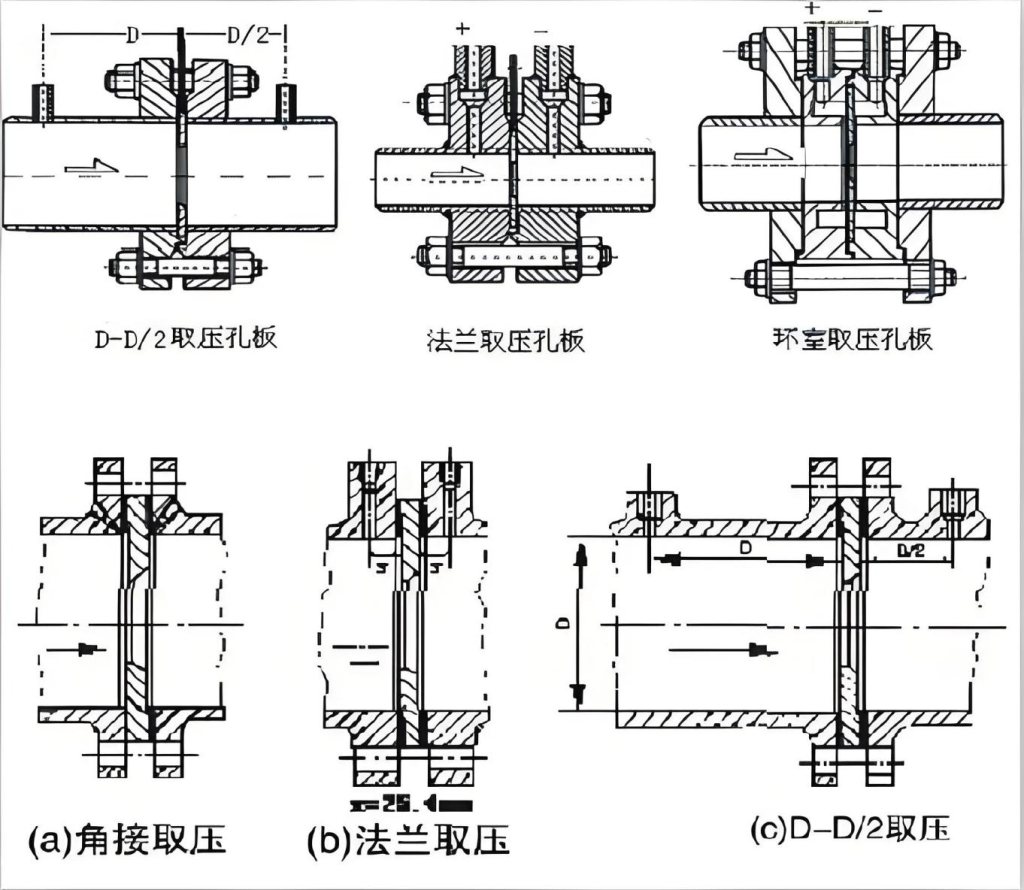

2. Устройство для измерения давления: отверстия для измерения давления просверливаются в определенных местах до и после диафрагмы для извлечения сигналов высокого и низкого давления.
3. Датчик перепада давления: принимает сигналы давления от устройства для измерения давления, измеряет значение перепада давления и преобразует его в стандартные электрические сигналы (например, 4-20 мА) или цифровой выходной сигнал.
