Методы измерения давления с помощью диафрагменного расходомера
2025-10-13

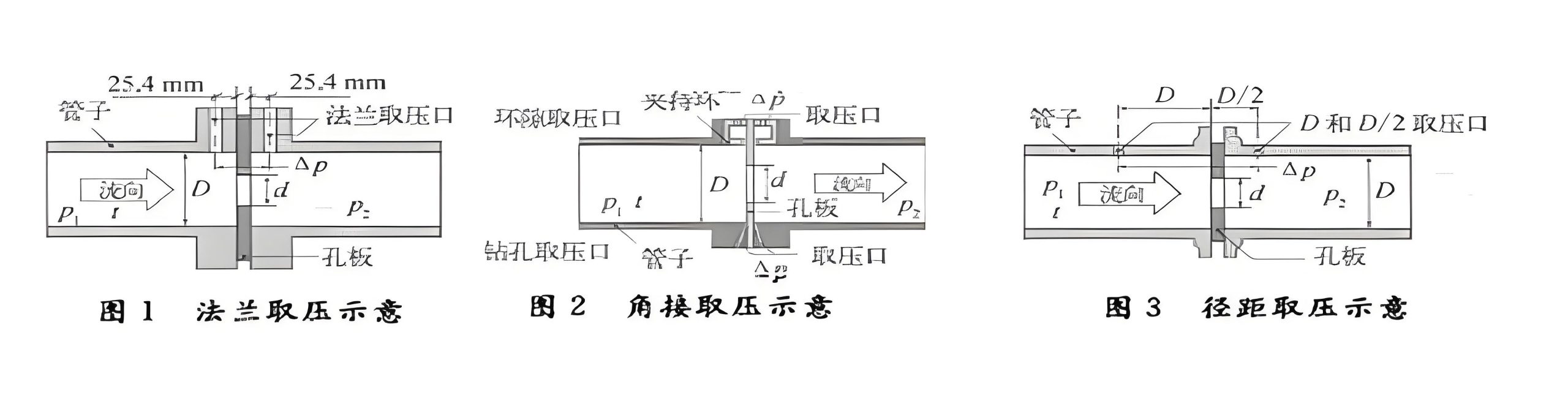

1. Измерение давления с угловым подключением
Место измерения давления: Отверстия для измерения давления расположены на переднем и заднем концах диафрагмы.
Преимущества: Простая конструкция, высокая точность измерения и нечувствительность к возмущениям поля потока в трубопроводе.
Недостатки: Отверстия для измерения давления имеют небольшой размер и легко засоряются загрязненной средой.
Применяемые стандарты: Китайский национальный стандарт (GB/T 2624) и др.
2. Измерение давления с фланцевым подключением
Место измерения давления: Отверстия для измерения давления закреплены на фланце, при этом центр отверстия для измерения давления на входе находится на расстоянии 25,4 мм (1 дюйм) от входного конца диафрагмы, а центр отверстия для измерения давления на выходе — на расстоянии 25,4 мм от выходного конца диафрагмы.
Преимущества: Простота установки, большие отверстия для измерения давления и низкая склонность к засорению.
Недостатки: Немного более низкая точность измерения, чем при измерении давления с угловым подключением.
Применимые стандарты: Широко используется в США.
3. Измерение давления по отношению к глубине (D-D/2)
Место отбора давления: Центр отверстия для отбора давления на входе расположен на расстоянии, равном 1 внутреннему диаметру трубы (D) на входном конце диафрагмы. Центр отверстия для отбора давления на выходе расположен на расстоянии, равном 0,5 внутреннего диаметра трубы (D/2) на выходном конце диафрагмы.
Преимущества: Считается классическим стандартным методом отбора давления с высокой точностью.
Недостатки: Требует больших длин прямых участков трубы на входе и выходе.
Применимые стандарты: Этот метод широко применяется в международных стандартах, таких как ISO 5167.
Примечание: Существует также теоретический метод, называемый «отбором давления в трубопроводе» (также известный как «отбор давления в соответствии с диаметром трубы»).
Хотя расположение точек отбора давления такое же, как и при отборе давления в диапазоне от диаметра до пролета, обычно речь идёт о отборе давления непосредственно через отверстие, просверленное в стенке трубы. На практике это часто называют отбором давления в диапазоне от диаметра до пролета.
-
-
-
-
