Основные принципы подбора диафрагменных расходомеров

Выбор диафрагменных расходомеров направлен на определение оптимальной конфигурации с учетом условий технологического процесса, обеспечивающей точность, стабильность и экономическую эффективность измерительной системы. Выбор должен соответствовать стандартам (таким как GB/T 2624 или ISO 5167) и основываться на следующих ключевых элементах:

I. Основные параметры выбора
1. Параметры технологической среды: Укажите фазовое состояние среды (жидкость, газ, пар), рабочую плотность, вязкость, коррозионную активность и чистоту, чтобы определить требуемый класс коррозионной стойкости материала диафрагмы.
2. Диапазон расхода: Определите минимальный, типичный и максимальный расходы. Расчеты при выборе должны гарантировать, что типичный расход находится в пределах 60-70% диапазона перепада давления и что минимальный перепад давления расхода может быть точно обнаружен (обычно >10% диапазона).
3. Условия трубопровода: Проверьте внутренний диаметр трубы, рабочее давление и температуру, чтобы определить номинальное давление фланца и требования к компенсации температуры и давления.
4. Условия установки: Оцените, соответствуют ли длины прямых труб перед и после измерительного устройства техническим требованиям (обычно 10D-50D перед измерительным устройством, 5D после него). В противном случае рассмотрите возможность установки кондиционера потока.

II. Расчет и определение выбора
Выполните расчеты перепада давления на основе вышеуказанных параметров, основными целями которых являются:
Определение разумного диапазона перепада давления (ΔP).
Расчет подходящего коэффициента диафрагмы (значение β, обычно 0,2–0,75).
Проверка соответствия потери давления в системе и коэффициента регулирования (обычно 3:1) требованиям процесса.

III. Выбор вспомогательных приборов

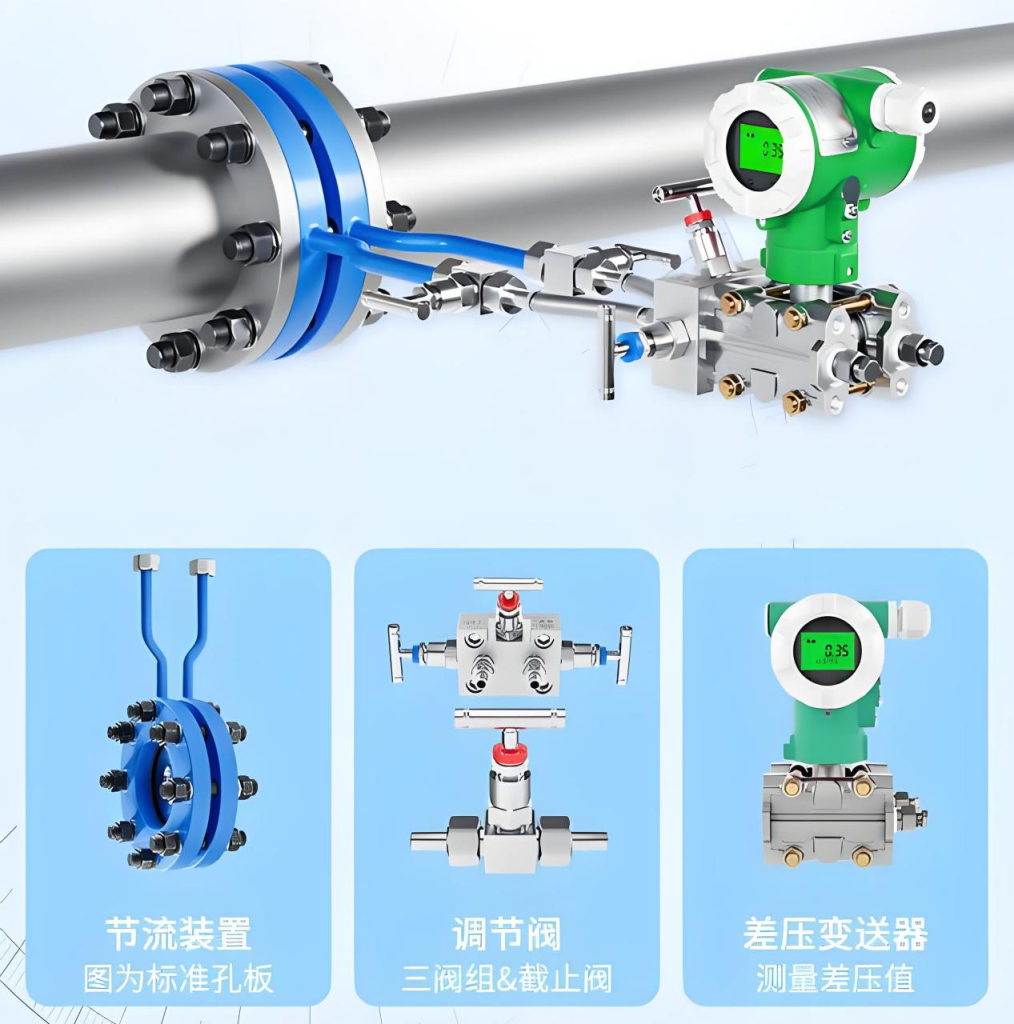

Выбор должен охватывать всю измерительную систему: датчик перепада давления, трехклапанный/пятиклапанный коллектор и приборы с температурно-давлением компенсацией для измерения газа или пара.

Резюме:
Диффузионные расходомеры подходят для стабильных условий эксплуатации и чистых сред. Успешный выбор зависит от подробных параметров процесса и строгих стандартных расчетов для достижения оптимального баланса между производительностью измерения и эксплуатационными расходами.
