Подробное руководство по установке расходомера Вентури: ключевой фактор обеспечения точности измерений

Расходомер Вентури основан на уравнении Бернулли и уравнении непрерывности и рассчитывает расход путем измерения перепада давления между сужающимся участком и горловиной. Точность измерений зависит не только от качества изделия, но и в значительной степени от качества монтажа. Ниже приведены требования к монтажу, сгруппированные по четырем аспектам: подготовка трубопровода, установка корпуса, прокладка трубопроводов для отбора и подачи давления, а также учет особенностей рабочей среды.

I. Требования к состоянию трубопровода и отрезкам прямой трубы

В месте установки расходомера Вентури необходимо обеспечить достаточную длину прямых участков трубопровода для устранения возмущений в поле течения. Длина прямого участка трубопровода перед расходомером должна составлять 10 диаметров трубы, а после него — 5 диаметров. Если перед расходомером имеются такие препятствия для потока, как 90°-й колено, двойное колено, переходник или полуоткрытый регулирующий клапан, длину прямого участка трубопровода следует увеличить в зависимости от степени возмущения до 20 диаметров трубы и более. Для классической трубки Вентури в некоторых условиях эксплуатации минимальная длина прямой трубы вверх по течению может быть сокращена до 1,5–6 диаметров трубы. Внутренняя поверхность прямой трубы должна быть чистой и гладкой, без ржавчины, сварочных наростов и выступов, а диаметр трубы должен соответствовать расчетным значениям.

II. Требования к точности монтажа корпуса трубки Вентури

Трубка Вентури должна устанавливаться только после успешного промывания и продувки трубопроводной системы, чтобы предотвратить повреждение внутренних стенок от сварочного шлака и других посторонних предметов. При монтаже необходимо обеспечить строгое соосное расположение дроссельного элемента и трубопровода; погрешность несоосности не должна превышать ±0,02 диаметра трубы. Отклонение перпендикулярности торцевой поверхности трубки Вентури к оси трубопровода должно быть в пределах ±1°. Направление установки должно быть правильным: сужающаяся часть трубки Вентури должна быть обращена в сторону потока жидкости; установка в обратном направлении приведет к серьезному искажению показаний. Внутренний диаметр уплотнительной прокладки не должен быть меньше внутреннего диаметра трубопровода, а после зажатия она не должна вдавливаться во внутреннюю стенку трубопровода. Кроме того, следует избегать установки трубки Вентури вблизи насосов или клапанов, поскольку колебания расхода, вызванные этими устройствами, могут напрямую повлиять на точность измерений.

III. Требования к прокладке отводов давления и напорных трубопроводов

Расположение отводов давления в трубке Вентури зависит от измеряемой среды: при измерении жидкостей отводы давления следует устанавливать на угле не более 45° ниже горизонтальной оси трубопровода, чтобы предотвратить попадание газа в датчиковые трубки; при измерении газа отводы давления следует устанавливать выше горизонтальной оси трубопровода, чтобы предотвратить скопление конденсата; при измерении пара отводы давления следует устанавливать в горизонтальном направлении трубопровода, а между дроссельным элементом и датчиком перепада давления необходимо установить двусторонний конденсатоотводчик, чтобы обеспечить одинаковый и постоянный уровень конденсата в обоих датчиках давления и предотвратить попадание пара высокого давления непосредственно в датчик, что может привести к его повреждению.

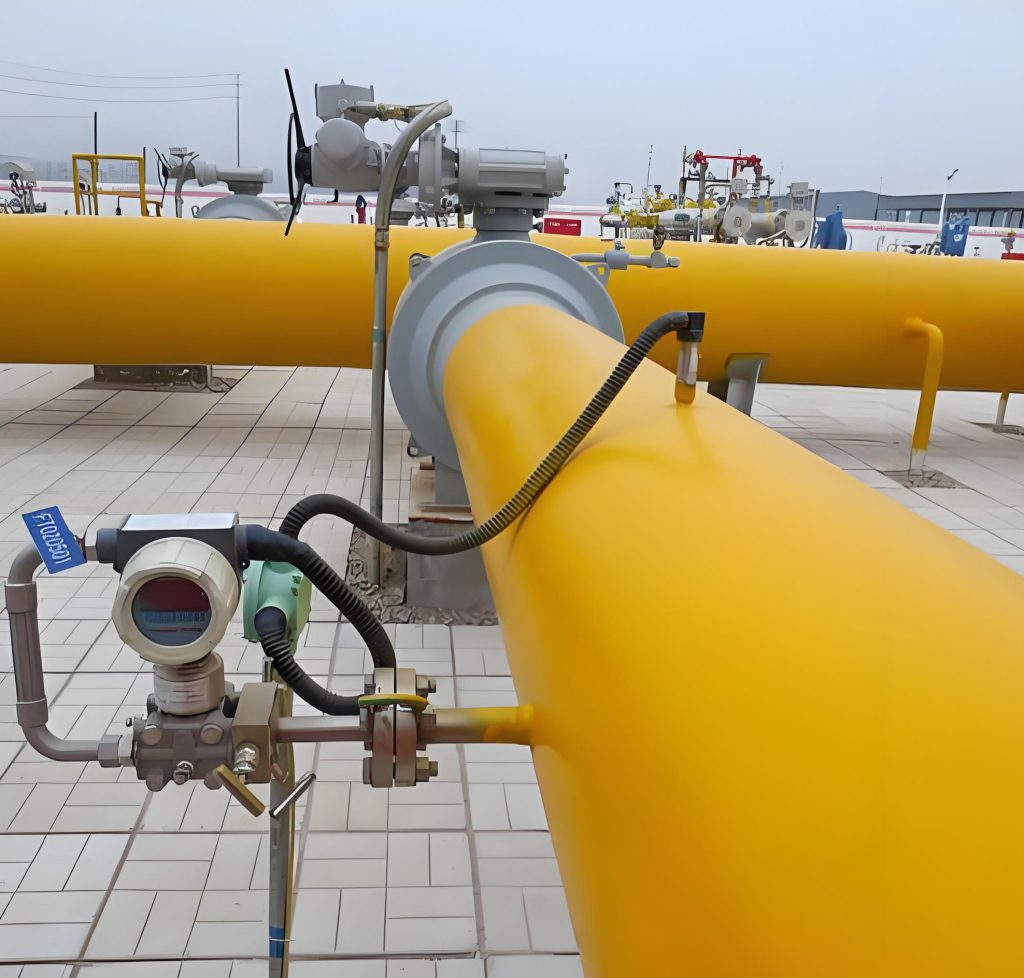

Трубопроводы для передачи давления должны прокладываться вертикально или под уклоном с уклоном не менее 1:10; их длина должна составлять от 3 до 50 метров, а внутренний диаметр — не менее 8 миллиметров. Трубопроводы для передачи положительного и отрицательного давления следует прокладывать как можно ближе друг к другу, чтобы минимизировать влияние перепада температур окружающей среды.

IV. Зимняя защита и текущее техническое обслуживание

Зимой в России бывают сильные морозы, поэтому для установленных на открытом воздухе расходомеров Вентури необходимо принять меры по защите от замерзания, включая утепление трубопроводов, прокладку электрообогрева и утепление конденсатосборников. Рекомендуется установить сливной клапан в самой низкой точке трубопровода для периодического слива конденсата и примесей, а также установить газосборник в самой высокой точке для удаления пузырьков воздуха. После ввода в эксплуатацию дроссельного устройства следует регулярно проверять клапаны и трубопроводы на предмет утечек и засорений и своевременно устранять неисправности.

V. Требования к сертификации EAC

Для вывода расходомеров Вентури на рынок России и Евразийского экономического союза необходимо получить сертификат EAC. Все приборы, находящиеся под напряжением, должны соответствовать трем базовым нормативным документам: ТР ТС 004/2011 (безопасность при низком напряжении), ТР ТС 020/2011 (электромагнитная совместимость) и ЕАЭС 037/2017 (RoHS); применимый режим сертификации — декларация о соответствии EAC; Расходомеры, работающие под давлением, должны дополнительно иметь сертификат соответствия EAC; расходомеры, используемые для торговых расчетов или учета, должны также получить российское типовое разрешение PAC и быть зарегистрированы в государственном реестре FGIS ARSHIN.
