Расходомер Бара

Рамповый расходомер — это вставной прибор для измерения расхода, основанный на принципе дифференциального давления. Благодаря низкому энергопотреблению и высокой надежности он играет важную роль в измерении расхода газов, пара и жидкостей в трубопроводах большого диаметра.

I. Принцип работы
Сердцем рампового расходомера является детектирующий стержень (зонд), который пересекает трубопровод. Принцип его работы можно описать следующими этапами:
1. Отбор проб давления: на зонде имеется несколько портов давления, обращенных в сторону движения жидкости, для сбора среднего полного давления жидкости (динамическое давление + статическое давление). Порты статического давления расположены на боковой или верхней поверхности зонда.
2. Создание перепада давления: между полным давлением и статическим давлением устанавливается стабильное значение перепада давления.
3. Расчет расхода: согласно уравнению Бернулли, этот перепад давления пропорционален квадрату средней скорости жидкости, что позволяет рассчитать мгновенный расход.

II. Руководство по выбору

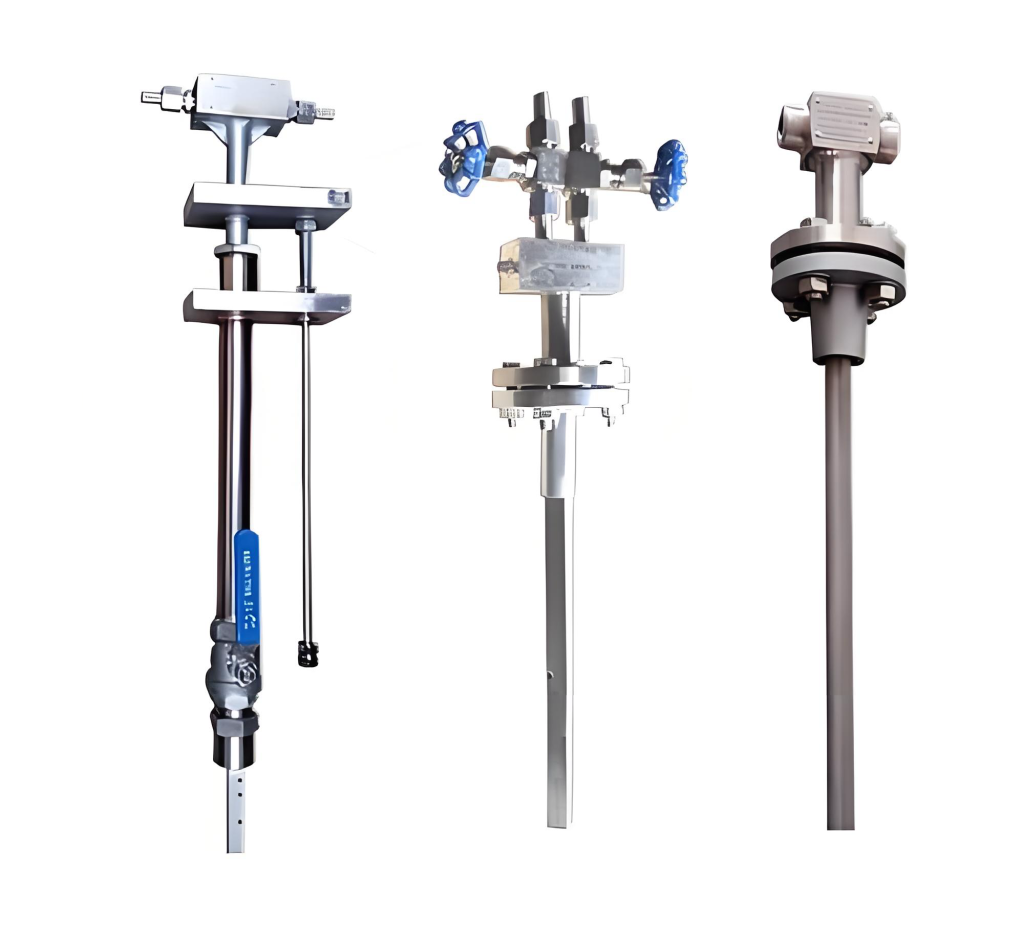

1. Выбор типа зонда
Delta Bar: ромбовидное сечение, генерирует более крупный сигнал перепада давления, обеспечивает высокую чувствительность измерения и демонстрирует хорошие антизасоряющие характеристики.
Weir Bar: имеет поперечное сечение в форме пули, стабильную работу, широко применим.
Специальный антиблокирующий тип: для загрязненных сред, таких как смола, пыль или угольный газ, выбирайте модели с прямыми большими портом давления или специальным покрытием.
2. Выбор конструкции
Интегрированный: датчик и преобразователь объединены в одно устройство. Упрощает установку за счет устранения труб для передачи давления, что позволяет полностью исключить проблемы с конденсацией и засорением. В настоящее время является основным выбором.
Раздельный: датчик и преобразователь разделены, требуют соединения с помощью труб для передачи давления. Потенциально более низкая стоимость, но существует риск погрешностей измерений из-за засорения труб или накопления конденсата.

III. Рекомендации по установке и использованию: ключ к обеспечению точности измерений
Правильная установка имеет основополагающее значение для надлежащего функционирования диафрагменных расходомеров.
1. Требования к прямому участку трубопровода
Для стабилизации поля потока жидкости необходимо обеспечить достаточную длину прямого участка трубопровода выше и ниже точки установки. Общие требования:
Выше по потоку: от 7D до 24D (где D — диаметр трубы), при этом конкретная длина определяется компонентами, препятствующими потоку выше по потоку, такими как колена или клапаны.
Ниже по потоку: от 3D до 4D.
2. Ориентация и угол установки
Горизонтальные трубопроводы:
Измерение газа → Рекомендуется установка в верхней половине трубы.
Измерение жидкости → Рекомендуется установка в нижней половине трубы.
Измерение пара → Датчик должен быть установлен горизонтально.

Вертикальные трубопроводы: допускается установка под углом 360°. Однако, если газ содержит жидкость, датчик должен быть наклонен вверх; если жидкость содержит газ, он должен быть наклонен вниз.
