Расходомер Вентури

Расходомер Вентури — это устройство для измерения расхода жидкости, основанное на принципе перепада давления. Он широко используется в промышленности и коммунальном хозяйстве благодаря низким потерям давления, высокой надежности и превосходной точности измерений.

I. Определение и принцип действия
Расходомер Вентури — это дроссельный расходомер. Его основной принцип измерения основан на уравнении Бернулли и уравнении непрерывности в гидродинамике.

II. Основная конструкция и принцип работы

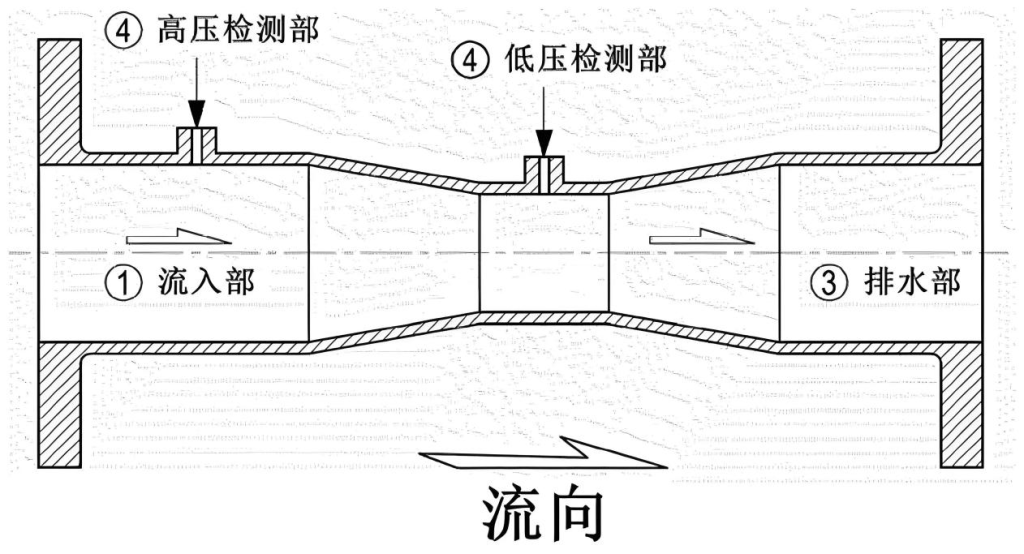

Типичный расходомер Вентури состоит из трех основных компонентов:
1. Входная коническая секция (секция сужения): коническая труба, направляющая жидкость для плавного ускорения.
2. Горловина: секция с наименьшей площадью поперечного сечения внутри трубы, где скорость жидкости достигает максимального значения, а статическое давление падает до минимального.
3. Выпускная диффузионная секция (секция расширения): постепенно расширяющаяся коническая секция, которая позволяет скорости жидкости постепенно восстанавливаться, преобразуя большую часть кинетической энергии обратно в энергию давления, тем самым значительно снижая постоянную потерю давления.

Последовательность работы следующая:
– Когда жидкость протекает через сужающуюся секцию, она сжимается и ускоряется.
– В горловине жидкость достигает максимальной скорости и образует зону с самым низким статическим давлением.
– Датчики давления, установленные на входной секции и в горловине, собирают сигналы статического давления из этих точек, которые передаются на датчик перепада давления.
– Датчик перепада давления точно измеряет перепад давления (ΔP) между двумя точками.
– Этот перепад давления пропорционален квадрату расхода жидкости. Используя заранее установленную формулу расчета (обычно откалиброванную в соответствии с соответствующими стандартами), можно получить точный мгновенный объемный расход.

III. Характеристики производительности
Основные преимущества:
– Низкая потеря давления: уникальная конструкция диффузорной секции восстанавливает большую часть давления, что приводит к низкому энергопотреблению системы и отличной экономичности эксплуатации.
– Высокая надежность и длительный срок службы: отсутствие движущихся частей в конструкции, устойчивость к износу и эрозии, минимальные требования к техническому обслуживанию.
– Высокая точность измерения: стабильное поле потока и постоянный коэффициент расхода обеспечивают превосходную точность измерения.
– Широкая применимость: подходит для измерения различных жидкостей, включая воду, воздух, природный газ, пар и некоторые загрязненные среды.
– Минимальные требования к прямым трубам: нечувствительность к помехам в потоке, сокращенные требования к длине прямых труб перед и после измерительного прибора по сравнению с другими дифференциальными расходомерами.
