Руководство по установке расходомера с диафрагмой

1. Направление потока в трубопроводе
→ Направление потока жидкости должно совпадать со стрелками, указанными на диафрагме (более тонкая сторона диафрагмы служит входом, а наклонная поверхность обращена к выходу).
2. Требования к прямому участку трубопровода
– Прямой участок трубопровода перед измерительным устройством: не менее 10-кратного диаметра трубы (10D). При наличии таких препятствий, как клапаны или колена, длину участка следует увеличить до 20D–50D.
– Прямой участок трубопровода ниже по потоку: минимум 5 диаметров трубы (5D).
*(Примечание: конкретные расстояния должны рассчитываться в соответствии со стандартами ISO 5167 или GB/T 2624)*
3. Место установки
– Предпочтительна горизонтальная установка трубопровода. При вертикальной установке жидкость должна течь снизу вверх, чтобы предотвратить скопление газа.
– Избегайте установки в верхних или нижних точках трубы (для предотвращения скопления газа/жидкости).
4. Расположение отводов давления
– Угловые отводы: расположены на переднем/заднем фланцах диафрагмы (обычно для отвода давления из кольцевой камеры).
– Фланцевые отводы: центр отвода находится на расстоянии 25,4 мм от торцевой поверхности диафрагмы.
– Отбор давления D-D/2: верхний поток 1D от диафрагмы, нижний поток 0,5D.
*(Должно совпадать с интерфейсом датчика перепада давления)*

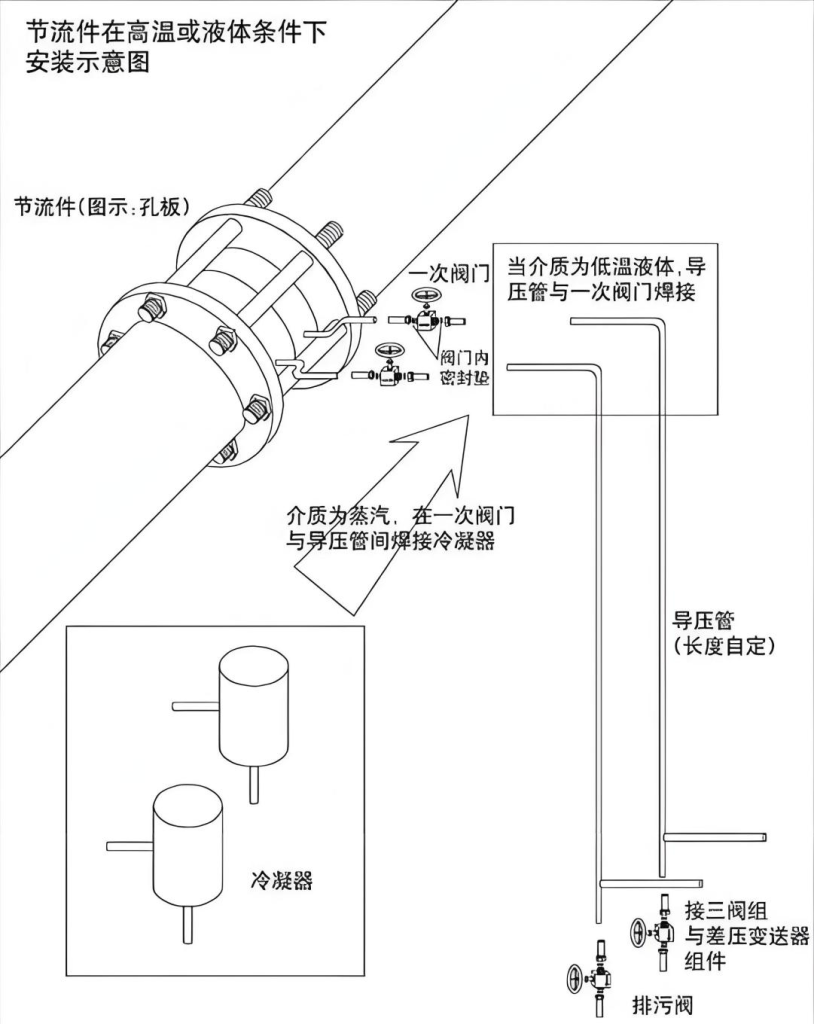

5. Вспомогательные компоненты
– Датчик перепада давления должен быть установлен ниже диафрагмы (измерение газа) или выше (измерение жидкости), чтобы предотвратить скопление жидкости или газа в трубопроводе давления.
– Трубы для отбора давления должны иметь уклон ≥1:10. Установите жидкостный сифон для измерения газа и воздушный сифон для измерения жидкости.
Основные соображения
1. Концентричность: центр диафрагмы должен совпадать с центром трубы, с погрешностью эксцентриситета ≤1% от диаметра трубы.
2. Уплотнительная прокладка: не должна выступать в стенку трубы, чтобы не создавать помех потоку.
3. Состояние трубы: стенки трубы выше и ниже точки установки должны быть чистыми и без выступов (например, сварных швов, коррозии).
4. Маркировка направления: перед установкой убедитесь, что знак «+» на диафрагме обращен к выходу.
Примеры распространенных ошибок
– ❌ Недостаточная длина прямого участка трубы, приводящая к неравномерному распределению скорости.
– ❌ Неправильная установка диафрагмы (наклонная поверхность обращена к входу), приводящая к ненормальным сигналам перепада давления.
– ❌ Заблокированные отводы давления или недостаточный уклон в трубах для отбора давления.
Для конкретных расчетов размеров или стандартных справочных данных обратитесь к ISO 5167 или запросите монтажные чертежи у производителя.
