Стандартная диафрагма с фланцевым отводом

Стандартная диафрагма с фланцевым отводом, являясь классическим основным прибором для измерения расхода по перепаду давления, занимает центральное место в измерении расхода в промышленных процессах благодаря своей простой конструкции, высокой степени стандартизации и высокой надежности. Цель данной статьи – систематически объяснить её определение, принцип работы, технические характеристики и типичные области применения.

I. Основные определения и конструкция

Стандартная диафрагма с фланцевым отводом – это устройство для измерения расхода по перепаду давления, соответствующее международным/национальным стандартам (таким как ISO 5167, GB/T 2624). Её основная часть состоит из двух частей:

1. Стандартная диафрагма: тонкая круглая диафрагма с точными размерами, устанавливаемая по оси трубопровода. Её конструктивные параметры (такие как диаметр отверстия, острота входной кромки, плоскостность и т. д.) строго соответствуют стандартным спецификациям, что обеспечивает единообразие и прослеживаемость коэффициента расхода.

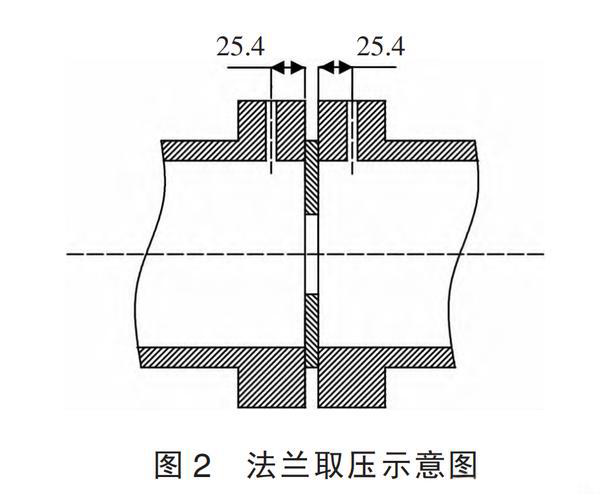

2. Метод отбора давления через фланцы: Точка отбора давления расположена на фланце перед и после диафрагмы. Стандартное расстояние между осью точки отбора давления и соответствующим торцом диафрагмы составляет 25,4 мм (1 дюйм). Этот метод отбора давления обеспечивает точное позиционирование точки отбора давления и делает установку и обслуживание чрезвычайно удобными.

II. Основные технические характеристики

Высокая стандартизация и взаимозаменяемость: Глобально унифицированные методы проектирования, производства и расчета обеспечивают взаимозаменяемость продукции и единообразие результатов измерений.

Прочная конструкция и надежная работа: Отсутствие подвижных частей, устойчивость к высоким температурам, высокому давлению и суровым условиям эксплуатации, длительный срок службы.

Широкий спектр применяемых сред: Широко применяется для измерения расхода воды, нефти, природного газа, пара и различных химических сред.

Развитая технология и богатый опыт: Более чем вековой опыт практического применения и накопления экспериментальных данных гарантирует высокую надежность технологии.

III. Типичные области применения

Благодаря своей высокой надежности и экономичности стандартные диафрагмы с фланцевым отводом широко используются в следующих областях:

Энергетическая промышленность: коммерческий учёт и контроль расхода пара (электроэнергетика, отопление).

Нефтехимическая промышленность: измерение расхода различных чистых жидких сырьевых материалов, готовых и промежуточных продуктов.

Городское коммунальное хозяйство: измерение расхода природного и угольного газа в торговле, транспортировке и распределении.

Общепромышленные процессы: применимы для различных процессов измерения и регулирования расхода в стабильных рабочих условиях, нечувствительных к вышеуказанным
