Турбинный расходомер

В области промышленной автоматизации и управления технологическими процессами чрезвычайно важное значение имеет точное измерение расхода жидкости или газа в режиме реального времени. Турбинный расходомер, как давно существующий и технически совершенный прибор для измерения расхода, стал предпочтительным выбором для множества применений благодаря своей высокой точности и быстрой реакции. В этой статье представлен краткий обзор этого «звездного продукта» в секторе измерения расхода.

I. Основной принцип

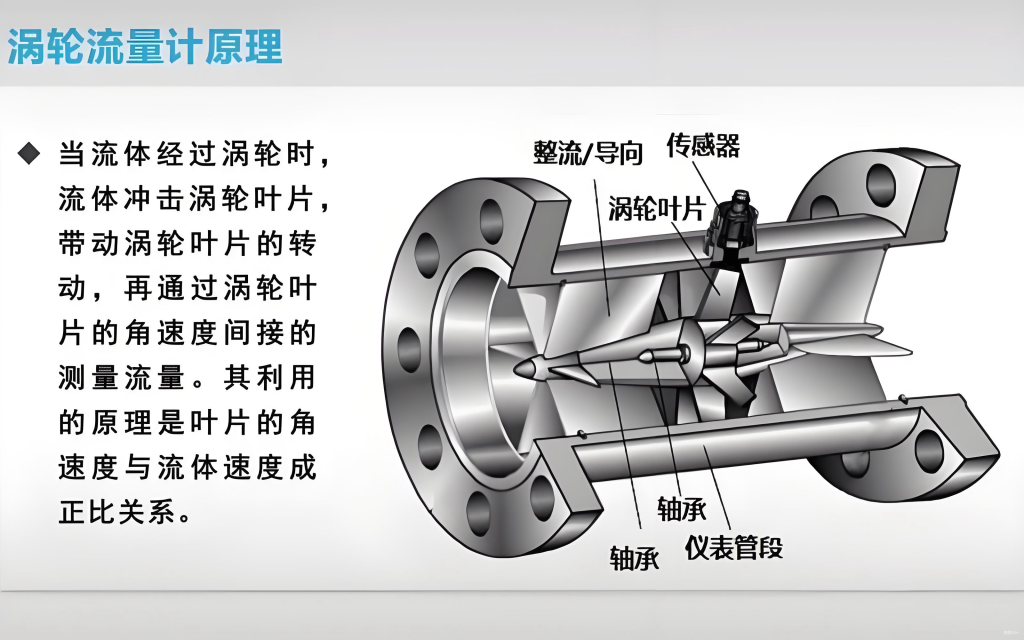

Принцип работы турбинного расходомера чрезвычайно интуитивен и аналогичен принципу работы знакомой всем ветряной мельницы:
1. Основной компонент: внутри расходомера турбина (ротор) поддерживается прецизионными подшипниками.
2. Привод жидкостью: когда жидкость (жидкость или газ) протекает через трубу расходомера, она ударяется о лопасти турбины, приводя ее во вращение.
3. Скорость вращения пропорциональна скорости потока: в пределах определенного диапазона расхода увеличение скорости жидкости создает большую тягу на турбине, что приводит к увеличению скорости вращения.
4. Преобразование сигнала: вращение турбины регистрируется электромагнитной индукционной катушкой (или другим типом датчика), расположенной снаружи корпуса. Каждый раз, когда металлические лопасти турбины проходят мимо датчика, они изменяют магнитное сопротивление, генерируя импульсный электрический сигнал.
5. Расчет расхода: Блок обработки данных внутри прибора рассчитывает количество импульсов в единицу времени. Частота импульсов прямо пропорциональна скорости вращения турбины и, следовательно, объемному расходу жидкости. Путем калибровки частота импульсов может быть точно преобразована в фактические значения расхода.

II. Основные характеристики:
1. Высокая точность: это самое важное преимущество данного прибора. В пределах указанного диапазона измерения точность может достигать ±0,5% или выше, что часто позволяет использовать его в качестве эталонного прибора для калибровки других расходомеров.
2. Отличная повторяемость: при одинаковых условиях расхода турбинные расходомеры обеспечивают высокую стабильность результатов измерений.
3. Быстрая реакция: способен быстро отслеживать изменения расхода, что делает его очень подходящим для измерения пульсирующих потоков или систем, требующих быстрого управления.
4. Широкий диапазон регулирования: поддерживает высокую точность измерения в широком диапазоне расхода.
5. Простая обработка сигнала: выдает частотный сигнал с высокой устойчивостью к помехам, что облегчает удаленную передачу без необходимости аналого-цифрового преобразования.

III. Типичные сценарии применения
1. Нефтехимическая промышленность: точное измерение для торговых расчетов и контроля процессов при работе с сырой нефтью, нефтепродуктами, химическими растворителями и т. д.
2. Учет природного газа: измерение расхода и передача данных для муниципальных и промышленных газовых систем.
3. Водоснабжение и водоочистка: измерение сырой и очищенной воды, а также высокоточные системы для чистой и сверхчистой воды.
4. Пищевая и фармацевтическая промышленность: измерение объема напитков, молока, алкогольных напитков, фармацевтических растворов и т. д., как правило, с использованием санитарных соединений (например, зажимных соединений).
5. Лаборатории: использование в качестве высокоточных стандартных измерительных приборов для научных исследований и калибровки приборов.
