Подробное руководство по установке электромагнитных расходомеров: от условий на месте до доступа на российский рынок

Электромагнитные расходомеры работают на основе закона электромагнитной индукции Фарадея и широко применяются в таких областях, как городское водоснабжение, очистка сточных вод, нефтегазовая промышленность, химическая промышленность и энергетика. На фоне постоянного роста спроса на экспортную продукцию на российском рынке правильная установка и наладка напрямую влияют на точность измерений и срок службы оборудования. Ниже приводится систематический обзор по таким аспектам, как условия эксплуатации на объекте, состояние трубопроводов, требования к заземлению, установка в полностью заполненной трубе, эксплуатация в условиях крайнего холода и доступ на рынок.

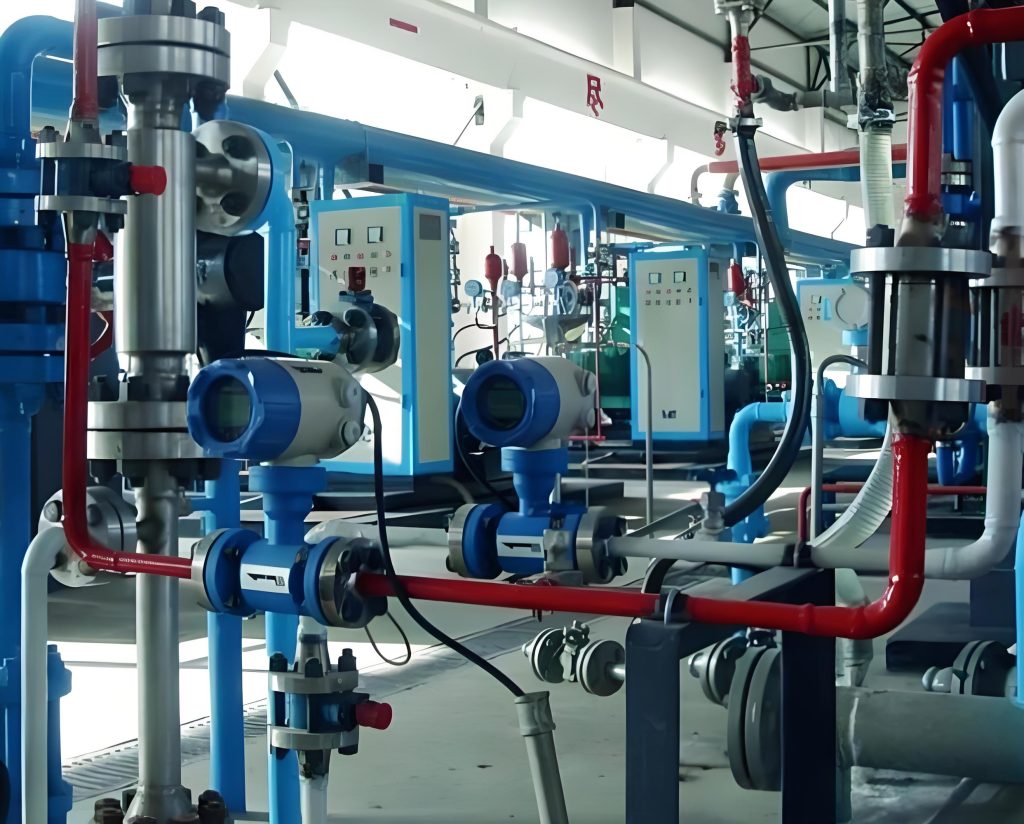

I. Требования к условиям на месте

Электромагнитный расходомер следует в первую очередь устанавливать в помещении. Если условия не позволяют этого и установка производится на открытом воздухе, необходимо соорудить конструкцию для защиты от солнца и дождя, чтобы избежать попадания прямых солнечных лучей и дождя. Температура окружающей среды должна находиться в диапазоне от -20 °C до +60 °C, а относительная влажность — ниже 85 %. Место установки должно находиться вдали от оборудования, создающего сильные электромагнитные поля, такого как крупные электродвигатели, трансформаторы и частотно-регулируемые приводы, чтобы избежать помех в рабочем магнитном поле датчика и сигнале расхода. Вокруг прибора необходимо оставить достаточно места для удобства монтажа, технического обслуживания и ремонта.

II. Требования к монтажу прямых участков трубопровода и трубопроводов с полным заполнением

Для работы электромагнитного расходомера необходимо, чтобы в измерительном трубопроводе создавалось стабильное поле течения. Обычно требуется, чтобы длина прямого участка трубопровода перед измерительным устройством составляла не менее 10 диаметров трубы (10D), а после него — не менее 5 диаметров (5D). Если перед измерительным устройством имеются элементы, нарушающие течение, такие как отводы или арматура, длину прямого участка трубопровода следует соответственно увеличить; при ограниченном пространстве для улучшения режима течения можно использовать устройства регулирования или выпрямления потока.

Измерение при полном заполнении трубы является необходимым условием для нормальной работы электромагнитного расходомера. Не следует устанавливать датчик в самых высоких точках трубопровода или на вертикальных спускных патрубках, чтобы предотвратить скопление пузырьков или возникновение ситуации, когда труба не заполнена полностью. При вертикальной установке необходимо обеспечить направление потока жидкости снизу вверх, чтобы трубопровод оставался полностью заполненным.

III. Требования к заземлению

Напряжение сигнала, выдаваемого электромагнитным расходомером, составляет всего несколько милливольт, поэтому качество заземления напрямую влияет на точность измерений. Корпус датчика, экранированный кабель и фланцы трубопровода должны быть надежно заземлены, сопротивление заземления должно быть ниже 10 Ом, при этом нельзя использовать общий заземляющий провод с электрическим оборудованием. Для неметаллических трубопроводов или трубопроводов с изолирующей облицовкой необходимо установить заземляющие кольца, чтобы заземляющая система образовывала электрическую цепь с рабочей средой. Перед монтажом необходимо очистить внутреннюю поверхность трубопровода, чтобы удалить сварочную шлак, ржавчину и другие загрязнения.

IV. Особые требования к монтажу в условиях крайне низких температур в России

Зима в России длинная, а в некоторых регионах температура может опускаться до -60 °C, что предъявляет дополнительные требования к конструкции электромагнитных расходомеров, устанавливаемых на открытом воздухе. Электронные компоненты датчика и преобразователя должны быть рассчитаны на широкий диапазон температур, который обычно составляет от -40 °C до +85 °C. Раздельная установка позволяет эффективно справиться с условиями крайнего холода: преобразователь размещается в помещении с относительно стабильной температурой или в термоизолированном боксе, а датчик устанавливается на трубопроводе в соответствии с обычными требованиями. Все открытые датчики давления и соединительные участки должны быть утеплены, а при необходимости — оснащены электронагревательной лентой для предотвращения замерзания конденсата. На этапе проектирования трубопровода рекомендуется устанавливать расходомер в крытых клапанных колодцах или подземных галереях, чтобы избежать его прямого воздействия экстремально низких температур на открытом воздухе.

V. Требования к доступу на российский рынок

Для экспорта электромагнитных расходомеров в Россию необходимо получить сертификат EAC, который охватывает три базовых нормативных акта: ТР ТС 004/2011 (безопасность при низком давлении), ТР ТС 020/2011 (электромагнитная совместимость) и ЕАЭС 037/2017 (RoHS). Применяемый режим сертификации — декларация о соответствии EAC. Оборудование, используемое для торговых расчетов, мониторинга экологии или метрологических целей, должно также иметь сертификат метрологического типа PAC, выданный Федеральным агентством по техническому регулированию и метрологии (Росстандарт), и быть зарегистрировано в Государственном реестре FGIS ARSHIN. Для ситуаций, в которых возможно воздействие взрывоопасной среды, необходимо дополнительно пройти сертификацию по взрывозащите в соответствии с ТР ТС 012/2011. Все технические документы, этикетки и паспортные таблички должны быть представлены на русском языке. В декабре 2025 года Министерство промышленности и торговли России представило проект постановления правительства, предполагающий поэтапное повышение требований к локализации измерительного оборудования (с 70% до 75% в 2026 году и с 80% до 90% в 2027 году). В контексте этой политики продукция, имеющая полный пакет сертификатов, получит конкурентное преимущество.
