Подробное руководство по установке расходомера Вентури: полный процесс от подготовки трубопровода до проверки запуска

Вентури-счетчик является важным подразделением дифференциального расходомера. Он работает на основе уравнения Бернулли и уравнения непрерывности, измеряя перепад давления между сужением и горловиной для расчета расхода. Точность измерений зависит не только от качества изделия, но и тесно связана с качеством установки. Ниже систематически рассматриваются требования к установке с пяти сторон: подготовка трубопровода, монтаж корпуса, измерение давления и трубопровод для давления, обработка различий среды и проверка перед запуском.

1. Условия и требования к прямым сечениям трубопроводов

Установка расходомера Вентури должна обеспечить достаточное количество прямых сечений труб для устранения нарушений полей потока. Прямой участок трубы выше по течению должен быть не менее чем в 5 раз больше диаметра трубы (5D), а нижний участок — не менее чем в 2 раза больше диаметра трубы (2D). Если выше по течению есть уколы, клапаны, редукционные трубы или другие блокирующие потоки, прямой участок трубы необходимо соответственно удлинить. Внутренняя стенка прямой трубы должна быть гладкой, без сварных швов, ржавчины, ямок и отложений. Внутренний диаметр трубопровода должен совпадать с номинальным диаметром расходомера.

2. Требования к точности установки корпуса вентури-трубки

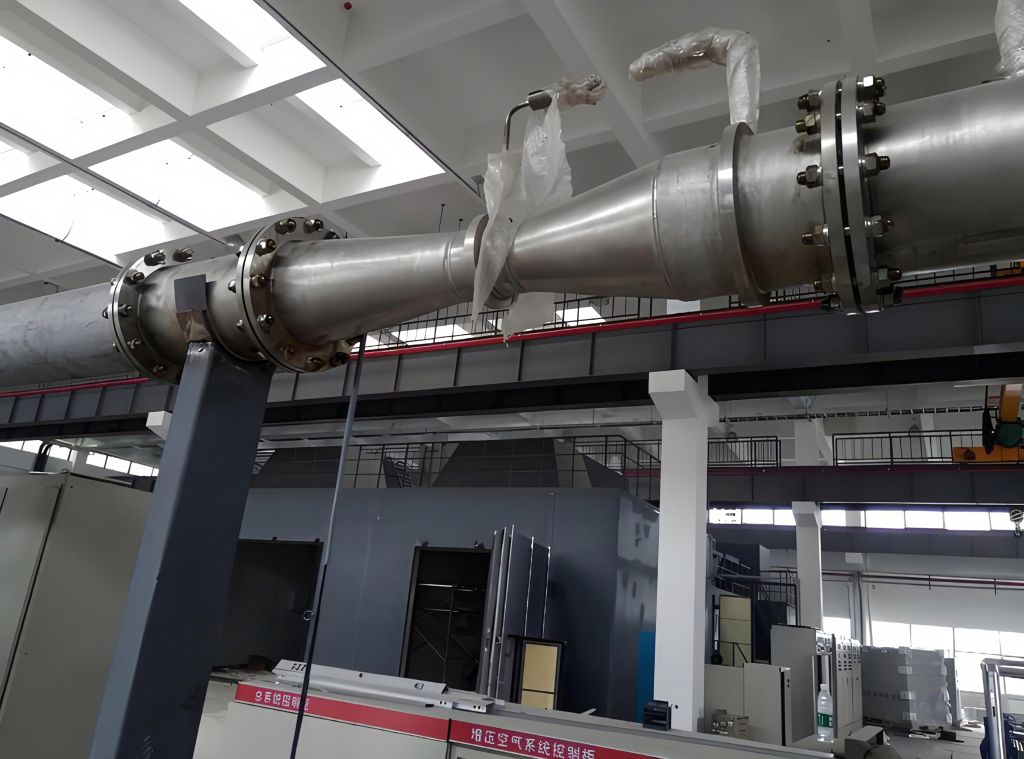

Вентури-трубы следует устанавливать только после промывки и промывки трубопровода. Во время установки важно убедиться, что труба Вентури строго коаксиальна с трубой. Направление установки должно быть правильным — участок сжатия трубки Вентури (конец с указанием направления течения) должен быть обращён к направлению потока жидкости. Внутренний диаметр уплотнительной прокладки не должен быть меньше внутреннего диаметра трубы, и после зажатия он не должен выступать во внутреннюю стенку трубы. Вентури-трубы следует отдавать приоритет для установки на горизонтальных трубах, обеспечивая их работу в горизонтальном пространстве; Когда горизонтальные условия установки недоступны на объекте, монтаж можно проводить в вертикальном пространстве.

3. Требования к вентиляционным портам для вытяжения давления и направляющим трубопроводам

Порт для извлечения давления в трубке Вентури обычно расположен на верхней стороне (конец высокого давления) и на горле или вниз по течению (на конце низкого давления). Расположение порта для извлечения давления зависит от измеряемой среды: при измерении жидкостей клапан для извлечения давления должен быть расположен в пределах 45° ниже горизонтальной центральной линии трубопровода, чтобы предотвратить попадание газа в направляющую трубку; При измерении газов впускной порт давления лучше устанавливать на верхней половине трубопровода, чтобы предотвратить накопление конденсата; При измерении пара впускной отверстие давления лучше устанавливать горизонтально в трубопроводе, а между дросселью и передатчиком давления должны быть установлены двусторонние конденсаторные баки для равномерного и постоянного уровня конденсата внутри двух направляющих трубок.

Направляющая трубка должна быть максимально короткой и прямой, расположена под углом. Направляющие трубки с положительным и отрицательным давлением должны размещаться как можно ближе, чтобы минимизировать влияние перепадов температуры окружающей среды. Место установки должно избегать источников сильной вибрации и оборудования с сильными электромагнитными помехами.

4. Ключевые точки установки по носителям

При измерении жидкостей передатчик должен устанавливаться под трубкой вентури, с наклонённой вниз, а трубка для удаления давления заполняется чистой жидкостью для направляющего давления, с учетом сбросов газов, смешанных в трубопроводе. При измерении газов передатчик должен устанавливаться над трубкой Вентури, с наклонённой трубкой давления вверх, а также обращать внимание на накопление жидкости в выпускном трубопроводе. При измерении пара убедитесь, что конденсаторный бак имеет постоянный и полный уровень жидкости, чтобы предотвратить попадание высокотемпературного пара в передатчик и причинять повреждения. Для грязных или вязких сред необходимо установить фильтр или изолятор на порте экстракции давления.

5. Инспекция перед введением в строй

После установки расходомера Вентури необходимо провести следующие проверки: проверить правильность трубопроводов, установки и проводки каждого передатчика (разница давления, давления и температура); Проверьте, что все сварные и резьбовые соединения плотно герметизированы и не имеют протечек; Проверьте, правильная ли проводка вторичного прибора; После того как вышеуказанные проверки будут верны, включите блок питания. Перед вводом в эксплуатацию откройте балансировочный клапан в трёхклапанной группе, закройте клапаны на трубопроводах с положительным и отрицательным давлением, а также проверьте и откалибруйте нулевой точку передатчика дифференциального давления. Медленная работа, чтобы избежать повреждения компонентов или передатчиков, которые могут повредить гидроударные или ударные удары.
