Равновесный расходомер: технологические инновации и основные преимущества нового поколения расходомеров с разностным давлением

Равновесный расходомер (также известный как многоотверстиевый диафрагменный расходомер или равновесный диафрагменный расходомер) — это новый тип расходомера разности давления, который в последние годы быстро развивается; его технология берет свое начало в проекте NASA 2003 года по измерению расхода жидкого кислорода в главных двигателях космического челнока. Данный расходомер использует симметричную многоотверстиевую дроссельно-выпрямительную конструкцию, которая, сохраняя преимущества традиционных диафрагменных расходомеров — простоту конструкции и отсутствие движущихся частей — обеспечивает всестороннее повышение измерительных характеристик. Ниже приводится анализ с точки зрения основных технических преимуществ и типичных сценариев применения.
I. Основные технические преимущества
Высокая точность измерения и хорошая повторяемость. Балансный расходомер использует симметричную многоотверстиевую конструкцию, способную уравновешивать и выпрямлять поток, что значительно снижает вихревые потоки, вибрации и шумы сигнала. Линейность повышена в 5–10 раз по сравнению со стандартной диафрагмой, а повторяемость улучшена на 54 % и достигает 0,15 %. При диапазоне измерения 5:1 линейность достигает ±0,3%, а при 10:1 — ±1,0%. По результатам калибровки на реальной жидкости точность достигает ±0,3%.
Требования к длине прямых участков трубопровода минимальны. Восстановление давления в балансном расходомере происходит в два раза быстрее, чем в диафрагме; длины прямых участков трубопровода до и после расходомера обычно составляют всего 3D впереди и 1D сзади (где D — внутренний диаметр трубы), а в большинстве случаев могут быть сокращены до 0,5D–2D. Это позволяет значительно сократить затраты на монтаж при модернизации трубопроводов с ограниченным пространством или при использовании специальных дорогостоящих труб.
Постоянные потери давления значительно снижены. Симметричная конструкция с множеством отверстий уменьшает сдвиговые силы турбулентности и образование вихрей; по сравнению со стандартной диафрагмой постоянные потери давления снижаются примерно на две трети (составляя примерно от одной трети до половины значения стандартной диафрагмы), что при длительной эксплуатации позволяет значительно сократить затраты на электроэнергию, необходимую для перекачки.
Устойчив к загрязнениям, не подвержен засорению. Пористая симметричная конструкция значительно уменьшает образование мертвых зон, позволяя загрязнённой среде беспрепятственно проходить через множество каналов, что снижает риск засорения. Это даёт значительные преимущества при измерении сред, содержащих примеси и склонных к образованию накипи.
Широкий диапазон измерительных значений и широкая область применения. Стандартный диапазон измерительных значений балансного расходомера может достигать 10:1, а после оптимизации параметров — 15:1–30:1 или выше. Диапазон чисел Рейнольдса составляет от 200 до 10⁷ и выше. Скорость потока может варьироваться от крайне низкой до скорости звука, а значение β может выбираться в диапазоне от 0,25 до 0,90.
Хорошая долгосрочная стабильность, возможность измерения при высоких температурах, высоком давлении и в сложных условиях эксплуатации. Благодаря значительному снижению сдвиговых сил в турбулентном потоке и существенному уменьшению трения между средой и дроссельным элементом, а также конструкции без подвижных частей, прибор способен сохранять стабильность в течение длительного времени. Рабочая температура может достигать 850 °C, а рабочее давление — 42 МПа. Позволяет измерять двухфазные потоки газа и жидкости, различные смеси газов, низкотемпературные газы (СПГ, жидкий азот, жидкий кислород, жидкий водород и т. д.), суспензии, а также среды в сложных условиях эксплуатации, таких как двунаправленный поток.
Может напрямую заменить диафрагму. Балансный расходомер имеет такой же способ монтажа и габариты, что и стандартная диафрагма, поэтому его можно установить напрямую без изменения трубопроводов и сопутствующих приборов, что особенно подходит для проектов по модернизации систем учета энергоресурсов на предприятиях.
II. Типичные области применения

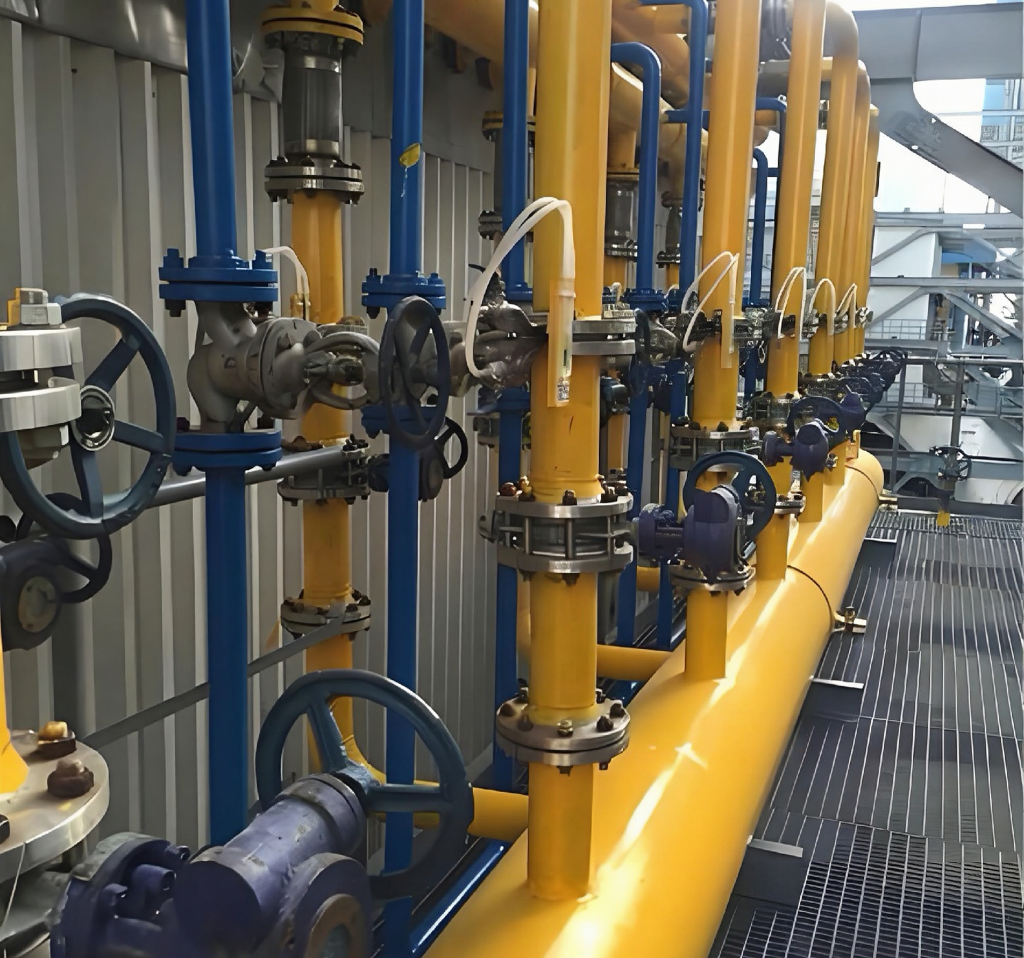

Балансовые расходомеры подходят практически для измерения расхода жидкостей на всех промышленных объектах и широко используются в нефтяной, нефтехимической, химической, металлургической, энергетической, газовой и водоочистной отраслях. В нефтехимической промышленности они применяются на этапах транспортировки и переработки сырой нефти, природного газа и различных химических сред; в энергетике — для измерения расхода воздуха в котлах, пара и циркулирующей воды; в химической промышленности — для измерения расхода различных химических веществ, таких как кислоты, щелочи и соли.
