Обзор технологий расходомеров разности давления: принцип действия, основные критерии выбора и анализ доступа на российский рынок

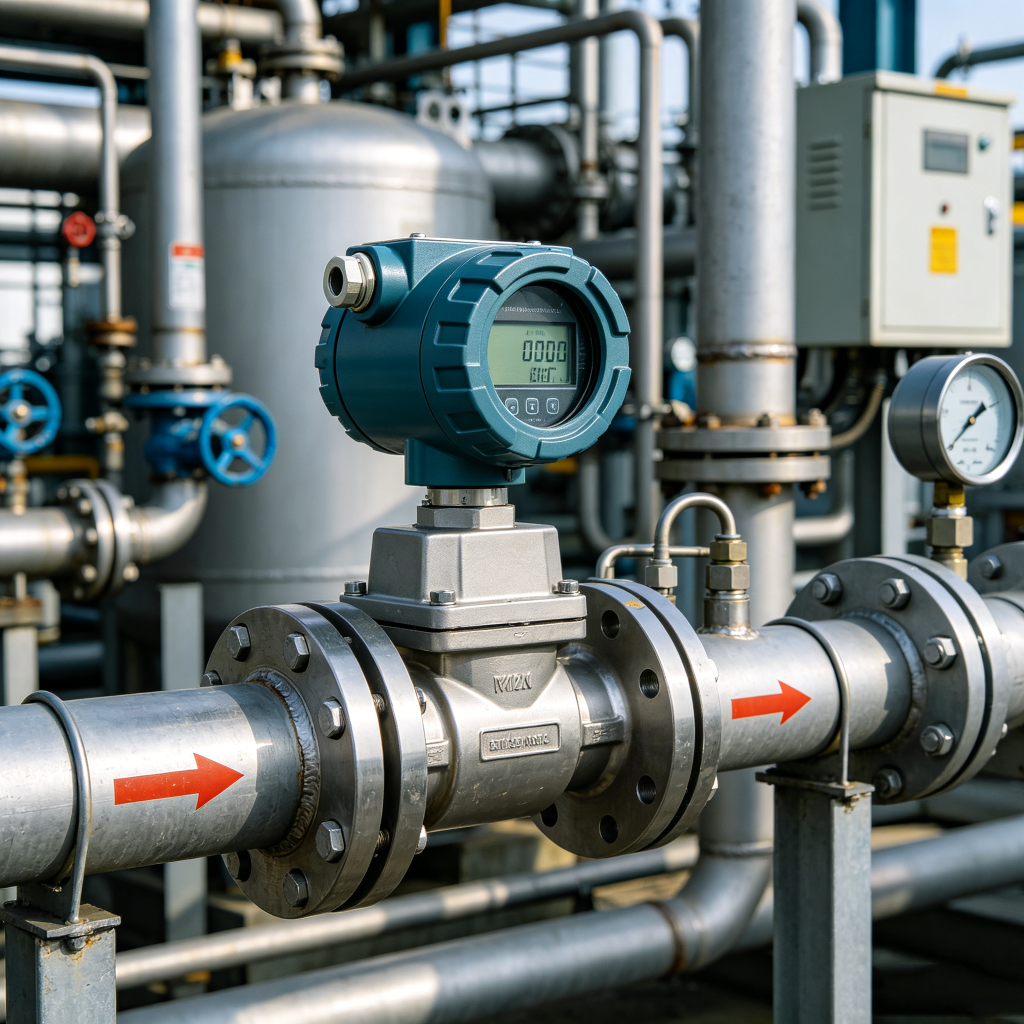

Разницедавление-расходомер — один из наиболее широко используемых приборов для измерения расхода в системах управления промышленными процессами. Его основной принцип действия основан на уравнении непрерывности и уравнении Бернулли в гидродинамике: когда жидкость протекает через дроссельное устройство, установленное в трубопроводе, в месте его расположения происходит локальное сужение, в результате чего скорость потока увеличивается, а статическое давление снижается, что приводит к образованию перепада давления до и после дроссельного устройства. Чем больше расход жидкости, тем больше перепад давления, и путем измерения значения перепада давления можно точно рассчитать расход. Типичный расходомер разности давления состоит из трёх частей: дроссельного устройства (первичного элемента), датчика разности давления и индикатора.

I. Основные типы и конструктивные особенности

Разностные расходомеры, в зависимости от принципа действия измерительного элемента, создающего перепад давления, подразделяются на несколько типов: дроссельные, с динамическим напором, с гидравлическим сопротивлением, центробежные и др., причем наиболее широко применяются дроссельные и с динамическим напором. К распространенным дроссельным разностным расходомерам относятся:

– Расходомеры с диафрагмой: простая конструкция, низкая стоимость, однако относительно большие потери давления и высокие требования к длине прямых участков трубопровода.
– Расходомеры с соплами: имеют дугообразный контур, потери давления меньше, чем у диафрагменных расходомеров, отличаются превосходной устойчивостью к высоким температурам и давлениям.
– Трубка Вентури: имеет минимальные постоянные потери давления (всего от одной пятой до одной десятой от потерь диафрагменных расходомеров), подходит для труб большого диаметра и условий эксплуатации с высокими требованиями к энергосбережению.
– V-конусные расходомеры: имеют широкий диапазон измерения, низкие потери давления и не требуют длинных участков прямой трубы.
– Расходомеры с трубкой средней скорости (например, Аннуба, Дельтаба, Вилиба и др.): вставная конструкция, крайне малые потери давления, подходят для трубопроводов большого диаметра.

Несмотря на различия в конструкции дроссельных элементов, вышеперечисленные типы имеют одинаковые формулы расчета расхода и базовую конфигурацию.

II. Основные принципы выбора

При выборе расходомера разности давлений необходимо комплексно учитывать следующие ключевые факторы:

Диапазон расхода: диапазон измерения расходомеров разности давлений обычно достаточно узок (от 3:1 до 10:1); при выборе необходимо обеспечить, чтобы типичный расход находился в пределах от 30 % до 80 % диапазона измерения прибора, при этом значение разности давлений при минимальном расходе должно точно измеряться датчиком (обычно требуется, чтобы оно превышало 10 % от полного диапазона разности давлений).

Характеристики среды: необходимо выбрать подходящий тип и материал сужающего элемента с учетом температуры, давления, плотности, вязкости, коррозионной активности и степени чистоты измеряемой жидкости.

Диаметр трубы и условия монтажа: различные сужающие элементы предъявляют разные требования к длине прямых участков трубопровода перед и после них. Для диафрагмы обычно требуется ≥10D перед элементом и ≥5D после него (D — внутренний диаметр трубы), для сопла — от 15D до 20D, а для V-образного конуса эти требования могут быть снижены до 3D–5D перед элементом.

Точность и стоимость: раздавление давления обеспечивает высокое соотношение цены и качества при стабильных условиях эксплуатации, однако в сложных условиях (например, при многофазном течении или низкой скорости потока) рекомендуется использовать другие типы расходомеров для повышения точности.

III. Требования к монтажу

Правильный монтаж является залогом точности измерений. При монтаже необходимо обратить внимание на следующее: дроссельное устройство должно быть соосно с трубопроводом, а отклонение от соосности не должно превышать установленного значения; передняя поверхность дроссельного устройства должна быть перпендикулярна оси трубопровода, а отклонение от перпендикулярности не должно превышать ±1°; уплотнительные прокладки должны быть как можно тоньше и не должны выступать внутрь внутренней стенки трубопровода; для датчиков давления следует выбирать материалы, устойчивые к давлению и коррозии, с учетом свойств измеряемой жидкости; направление отводов давления следует выбирать с учётом характеристик среды, чтобы предотвратить засорение трубок давления газом или примесями.

IV. Тенденции технического развития

В настоящее время разностные давление-расходомеры быстро развиваются в направлении интеллектуализации, повышения точности и расширения адаптивности. Интеллектуальные датчики разности давления уже обладают такими функциями, как самодиагностика, онлайн-калибровка и распознавание аномалий. Расходомеры нового поколения, сочетающие алгоритмы искусственного интеллекта и пограничные вычисления, способны самостоятельно принимать решения в области распознавания аномальных рабочих условий, корректировки погрешностей и прогнозирования тенденций. Одновременно, благодаря интеграции датчиков нескольких физических полей (температуры, плотности, вязкости и т. д.) и модулей беспроводной передачи данных, возможности оборудования будут расширяться в направлении измерения сложных сред и создания распределенных сетей мониторинга.
