Разностные расходомеры: принцип действия, техническая эволюция и анализ доступа на российский рынок

Разностный расходомер является одним из наиболее широко применяемых и технически отработанных приборов для измерения расхода в системах управления промышленными процессами; его принцип действия основан на уравнении Бернулли и уравнении непрерывности из области гидродинамики. Когда жидкость протекает через дроссельное устройство, установленное в трубопроводе, площадь поперечного сечения уменьшается, скорость потока увеличивается, а статическое давление снижается, в результате чего между входом и выходом дроссельного элемента возникает перепад давления. Чем больше расход жидкости, тем больше перепад давления, и путем измерения значения перепада давления можно точно рассчитать расход. Типичный расходомер разности давления состоит из трёх частей: дроссельного устройства (первичного элемента), датчика разности давления и блока расчёта расхода.

I. Основные типы и конструктивные особенности

Разностные расходомеры в зависимости от принципа действия измерительного элемента, создающего перепад давления, подразделяются на несколько основных типов: дроссельные, с динамическим напором, с гидравлическим сопротивлением, центробежные и др. К распространенным дроссельным разностным расходомерам относятся:

Стандартный диафрагмовый расходомер имеет простейшую конструкцию и самую низкую стоимость, не требует калибровки на реальной жидкости и обладает наиболее обширными данными по применению; он подходит для измерения чистых однофазных жидкостей, газов или пара. Расходомер Вентури состоит из сужающегося участка, горловины и расширительного участка; он характеризуется минимальными постоянными потерями давления (всего от одной пятой до одной десятой по сравнению с диафрагмой), высокой износостойкостью и не предъявляет высоких требований к длине прямых участков трубопровода; подходит для измерения расхода воды в трубах большого диаметра, где требуется низкий уровень потерь давления, а также для измерения загрязнённых жидкостей, содержащих небольшое количество твердых частиц. Расходомер с соплом имеет дугообразный профиль, обладает лучшей износостойкостью, чем диафрагменный расходомер, и более высокой точностью; он особенно подходит для измерения расхода пара в условиях высоких температур и давления, например, на выходе из котла. В V-конусных расходомерах конус подвешен в центре трубопровода; требования к длине прямых участков трубопровода крайне низкие (перед конусом от 0 до 3D, после конуса от 0 до 1D); они обладают хорошим выпрямляющим эффектом, высокой точностью и устойчивостью к засорению, подходят для загрязнённых, газосодержащих, жидкостей с низким числом Рейнольдса и смешанных фаз. Расходомеры с трубкой равномерной скорости (такие как DeltaBar, V-Bar и др.) имеют вставную конструкцию, характеризуются крайне малым давлением потерь и подходят для трубопроводов большого диаметра.

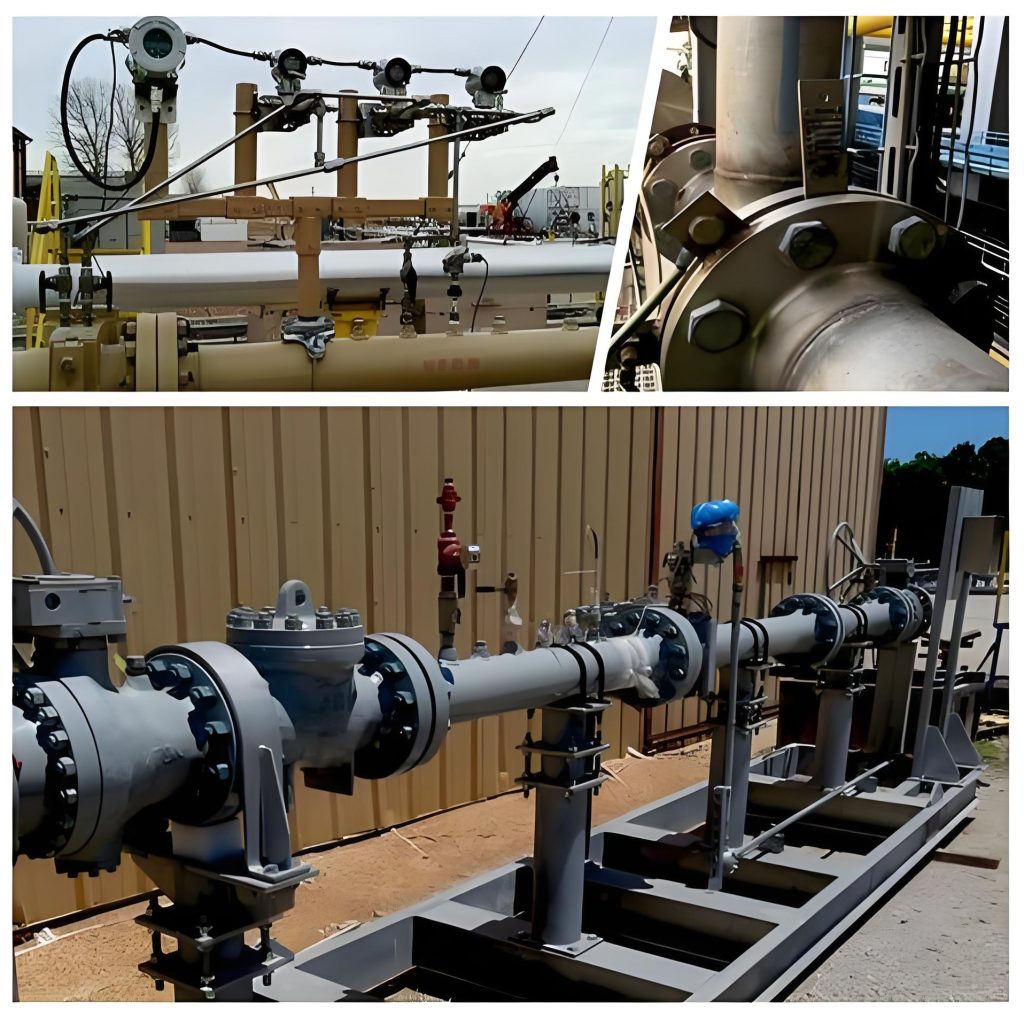

Разностные расходомеры в основном применяются в условиях высоких температур и давлений или в трубопроводах с проходным сечением более DN300; они способны измерять различные среды, такие как пар, газы и жидкости.

II. Техническая эволюция и отраслевые тенденции

Технология разностных расходомеров быстро развивается в направлении повышения точности, интеллектуализации и сетевой интеграции. С технической точки зрения появление интеллектуальных датчиков разности давления значительно повысило точность измерений, а усовершенствование функций компенсации температуры и давления устранило погрешности измерений, вызванные изменениями плотности. Современные интеллектуальные датчики разности давления, как правило, оснащены микропроцессорами и обладают такими функциями, как самодиагностика, онлайн-калибровка и распознавание аномалий. В будущем расходомеры разности давления преодолеют традиционные ограничения производительности за счет интеграции нескольких параметров и интеллектуальных алгоритмов; сочетание многоточечной матрицы датчиков разности давления и CFD-моделирования позволит расширить диапазон измерения до 10:1 и выше; периферийные вычислительные модули смогут в режиме реального времени компенсировать изменения числа Рейнольдса и колебания состава газа, повышая адаптивность к сложным условиям эксплуатации.

Что касается рынка, то объем мирового рынка расходомеров разности давления, являющихся ключевыми элементами управления промышленными процессами, к 2025 году, по прогнозам, превысит 4,2 млрд долларов США. Газовые расходомеры разности давления широко применяются в нефтегазовой, химической, энергетической отраслях, а также в сфере мониторинга состояния окружающей среды. Устойчивое развитие таких отраслей, как нефтехимия и энергетика, а также растущий спрос рынка на интеллектуальные и многофункциональные измерительные приборы создают условия для постоянного роста рынка расходомеров разности давления.

III. Постоянное совершенствование системы национальных стандартов

Проектирование, изготовление и использование стандартных дроссельных устройств осуществляется в соответствии с положениями международного стандарта ISO 5167 и национального стандарта GB/T 2624 и др. Серия национальных стандартов GB/T 2624, являющаяся ключевым и основополагающим стандартом в области измерения расхода с помощью устройств разности давления, всесторонне и систематически определяет основные аспекты, такие как принцип действия, конструкция, требования к монтажу, методы эксплуатации и нормы калибровки устройств разности давления. В период с 2024 по 2025 год были последовательно опубликованы и вступили в силу ряд соответствующих национальных стандартов: GB/T 2624.5-2024 «Конические устройства» был опубликован в ноябре 2024 года и вступил в силу в июне 2025 года; GB/T 2624.6-2024 «Клиновые устройства» был опубликован в сентябре 2024 года и вступит в силу в апреле 2025 года. Одновременно с этим в мае 2025 года был опубликован отраслевой стандарт «Размерные расходомеры разности давления с точечным вводом» (JB/T 15041-2025), который вступит в силу в ноябре 2025 года. Постоянное совершенствование системы стандартов обеспечивает более единую техническую основу для проектирования, производства, испытаний и применения расходомеров разности давления.
