Анализ ключевых моментов при выборе расходомеров с пористой решеткой: от соответствия условиям эксплуатации до доступа на российский рынок

Расходомер с многоотверстиной диафрагмой (также известный как балансный расходомер) — это новый тип расходомера разности давления, который в последние годы быстро развивается; его технология берет свое начало в проекте NASA 2003 года по измерению расхода жидкого кислорода в главных двигателях космического челнока. Данный расходомер использует симметричную дроссельно-выпрямительную конструкцию с множеством отверстий, что позволяет, сохраняя преимущества традиционных расходомеров с диафрагмой — простоту конструкции и отсутствие движущихся частей — добиться всестороннего повышения измерительных характеристик. Ниже приводится систематический анализ с точки зрения областей применения, соответствия технических параметров и доступа на российский рынок.

I. Области применения и условия выбора

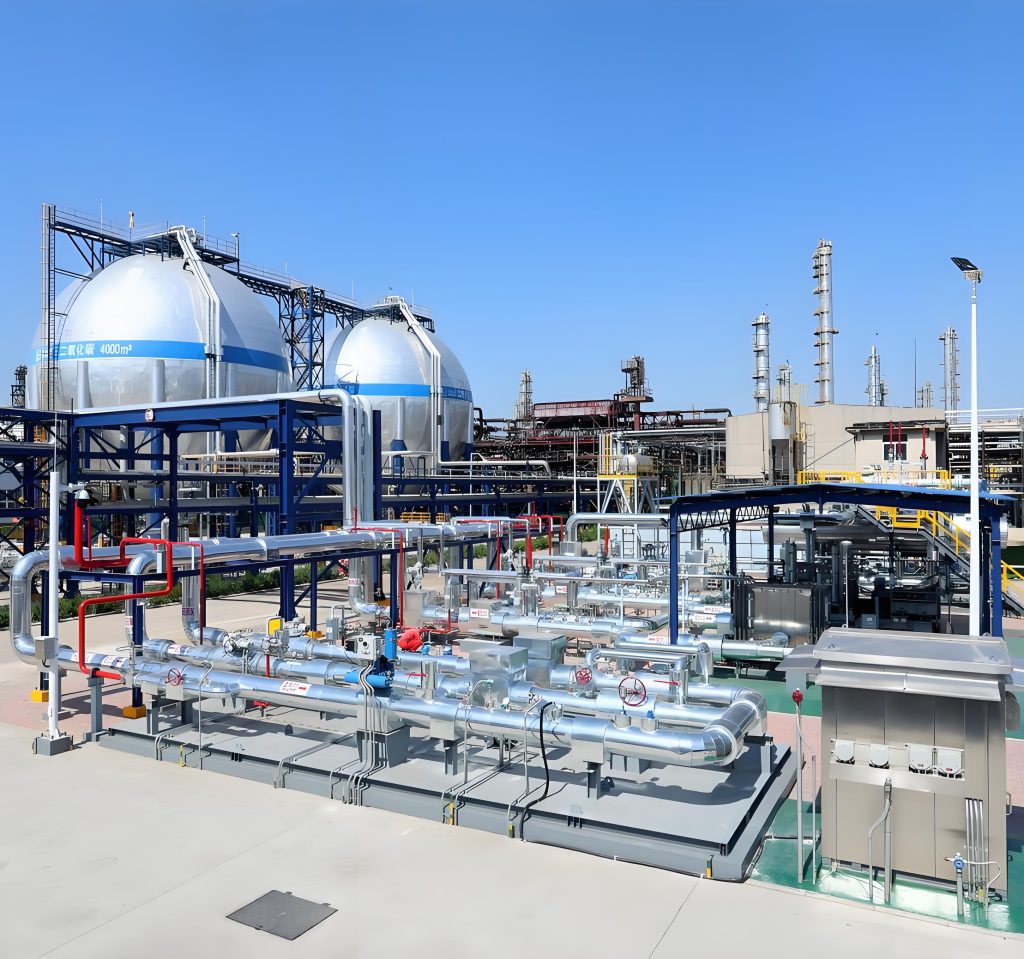

Согласно отраслевым нормам выбора, многопоровый диафрагменный расходомер можно использовать в случаях, когда измеряемая среда представляет собой чистый газ, жидкость или пар, число Рейнольдса превышает 3000, требуется высокая точность измерения, широкий диапазон измерения (диапазон измерительных значений 10:1) и короткая длина прямого участка трубопровода. Многоотверстиевые диафрагменные расходомеры могут измерять как чистые, так и загрязнённые жидкости и широко применяются в промышленных проектах в таких отраслях, как химическая промышленность, энергетика, нефтяная промышленность и металлургия.

II. Соответствие ключевых параметров

Число Рейнольдса и диапазон измерения: многоотверстиевый диафрагменный расходомер может осуществлять измерения даже при числе Рейнольдса ниже 200, а максимальное число Рейнольдса может превышать 10⁷. Стандартный диапазон измерения составляет от 10:1 до 15:1, при выборе подходящих параметров можно достичь соотношения 30:1.

Номинальный диаметр и давление-температура: диапазон номинальных диаметров составляет от DN15 до DN3000 мм, в особых случаях может быть меньше DN50. Номинальное давление может достигать 42 МПа; при давлении ≥20 МПа можно использовать высокодавлениевые линзовые диафрагмы или полностью сварные диафрагмы. Диапазон рабочих температур составляет от -196 °C до 850 °C (максимальная температура может достигать 600 °C).

Класс точности: обычно составляет ±0,5 %, ±1,0 %, ±1,5 %; после калибровки с использованием реального потока точность может достигать ±0,3 %. Расчет многоотверстийной диафрагмы аналогичен расчету обычной диафрагмы, различие заключается главным образом в методе расчета значения β — сначала необходимо рассчитать площадь проходного сечения Aef = ∑πdi²/4 (где di — диаметр единичного отверстия), а затем определить эквивалентный диаметр β. Многоотверстийная диафрагма не относится к стандартным дроссельным устройствам, поэтому каждая единица требует калибровки в реальных условиях; пользователь должен потребовать от производителя предоставить данные калибровки в реальных условиях.

Требования к прямым участкам трубопровода: требования к длине прямых участков трубопровода до и после многоотверстного диафрагменного расходомера относительно невелики — обычно 3D перед расходомером и 1D после него; в большинстве случаев они могут составлять от 0,5D до 2D. Это особенно выгодно для проектов модернизации, в которых пространство в трубопроводе ограничено.

III. Рекомендации по выбору модели

При выборе модели следует обратить внимание на следующие моменты: Во-первых, группы отверстий в перфорированной диафрагме должны располагаться на одной концентрической окружности с осью трубопровода, что обеспечивает высокую степень соосности и позволяет избежать значительных погрешностей. Во-вторых, диапазон значений β обычно составляет от 0,25 до 0,90. В-третьих, диапазон измерения расходомера должен соответствовать реальным условиям эксплуатации; диапазон измерения расхода по перепаду давления обычно составляет 3:1, однако при использовании интеллектуального адаптивного датчика перепада давления этот диапазон можно расширить.

Практический опыт компании «Шанхай Ичан»

Компания «Шанхай Ичан», основанная в 2001 году, является одним из разработчиков национального стандарта Китая GB/T 2624-2006 на устройства дросселирования. Ассортимент продукции компании включает стандартные диафрагмы, расходомеры с многоотверстными диафрагмами, трубки Вентури, расходомеры с трубками средней скорости, многопараметрические датчики и другие серии изделий. Компания предоставляет услуги по индивидуальному проектированию и подбору оборудования с учетом размеров трубопроводов, характеристик среды и условий монтажа. Для российского рынка компания получила сертификат EAC и предоставляет клиентам рекомендации по подбору многоотверстных диафрагменных расходомеров и техническую поддержку через официальный сайт на русском языке (www.ycjlzz.ru), официальный сайт на китайском языке (www.ycjlzz.com/), электронную почту (ycshangwu@ycjlzz.com), мобильный телефон (13390803499) и промо-платформу «Всероссийский канал». Приглашаем клиентов обращаться в компанию с вопросами, касающимися конкретных условий эксплуатации.
