Интегрированный балансирующий расходомер: интегрированная конструкция открывает новые возможности в области промышленного измерения расхода

Интегрированный балансный расходомер представляет собой новое устройство для измерения расхода, в котором балансный расходомер (расходомер с многоотверстной диафрагмой) и многопараметрический преобразователь сигналов глубоко интегрированы, что отражает тенденцию развития расходомеров разности давления в направлении интеграции и интеллектуализации. Он обеспечивает высокую степень интеграции пяти основных компонентов традиционной системы измерения сбалансированного расходомера — датчика расхода, датчика перепада давления, датчика температуры, датчика давления и сумматора расхода — в единое целое, что позволяет осуществлять измерение расхода и обработку данных «из одних рук».

I. Конструкция и принцип действия

Основным дроссельным элементом интегрированного балансного расходомера является датчик балансного расхода с многоотверстной симметричной конструкцией (также называемый диафрагмой с функциональными отверстиями), технология которого берет свое начало в проектах по измерению потоков жидкостей в аэрокосмической отрасли. Когда жидкость проходит через множество функциональных отверстий на диске, поток уравновешивается и выпрямляется, вихревые потоки сводятся к минимуму, что приводит к формированию состояния течения, приближенного к идеальному. На этой основе интегрированная конструкция позволяет непосредственно встроить датчики перепада давления, давления и температуры, а также блок обработки сигналов в корпус прибора, что позволяет напрямую выводить значения расхода без необходимости подключения внешних датчиков давления и отдельного сумматора.

II. Основные технические преимущества

Высокая степень интеграции конструкции, удобство монтажа. Интегрированная конструкция объединяет пять компонентов в одно целое, что избавляет от необходимости установки сложных трубопроводов для датчиков давления и приборных шкафов, характерных для традиционных измерительных систем, что значительно сокращает объем монтажных работ на объекте. Моноблочная конструкция позволяет напрямую заменить существующую диафрагму без изменения трубопроводов.

Поддержка питания от батареи с минимальным энергопотреблением, приспособленность к условиям отсутствия внешнего электропитания. Моноблочный балансный расходомер преодолевает традиционное ограничение, связанное с невозможностью автономного питания от батареи, и поддерживает двойной режим питания: от встроенной батареи и от внешнего источника питания 24 В. При отсутствии внешнего источника питания батарея обеспечивает непрерывную работу в течение 2–3 лет, что особенно подходит для точек измерения в условиях отсутствия электроснабжения, таких как полевые условия или удаленные трубопроводы.

Обеспечивает автоматическую компенсацию температуры и давления, что повышает точность измерений. Интегрированная конструкция объединяет датчики температуры и давления с функциями компенсационных расчетов, что позволяет осуществлять компенсацию температуры и давления в режиме реального времени для таких сред, как газ, пар и горячая вода, устраняя погрешности измерений, вызванные изменениями плотности. Диапазон измерения значительно расширен, а точность благодаря линейной коррекции достигает класса 0,5.

III. Типичные области применения

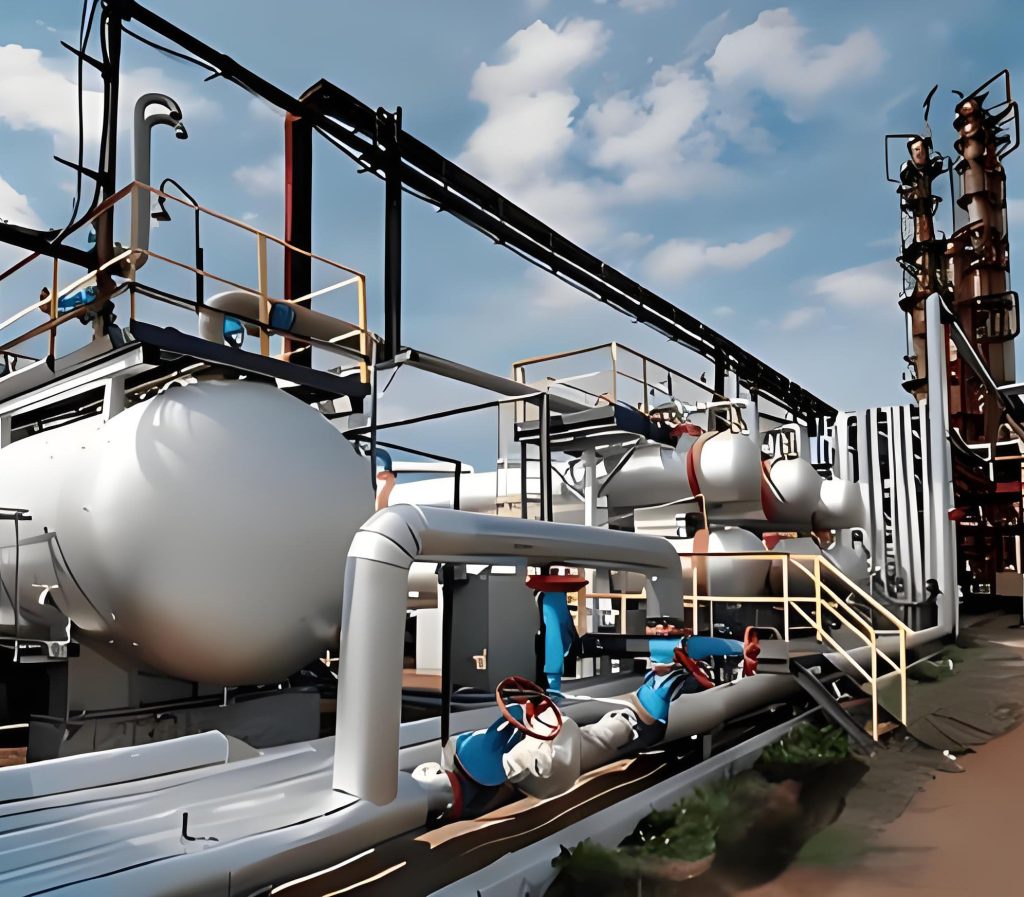

Моноблочный балансный расходомер может измерять различные среды, такие как газ, пар, горячая вода и жидкости, и широко применяется в нефтехимической промышленности, глубокой переработке угля, городском и сельском водоснабжении, электроэнергетике, металлургии и других отраслях. Он особенно подходит для измерительных задач, где пространство для монтажа на месте ограничено, требуется упростить конфигурацию системы, а также в полевых условиях без внешнего источника питания. Его устойчивость к загрязнениям и устойчивость к засорению обеспечивают превосходные результаты при измерении сред, содержащих примеси.

Опыт компании «Шанхай Ичан»

Компания «Шанхай Ичан», основанная в 2001 году, является одним из разработчиков национального стандарта Китая GB/T2624-2006 на устройства дросселирования. Компания уделяет пристальное внимание развитию интегрированных технологий измерения расхода, таких как интегрированные балансные расходомеры; ассортимент продукции включает серии стандартных диафрагм, балансных расходомеров, трубок Вентури, расходомеров с трубкой равномерной скорости, а также многопараметрических датчиков. Для российского рынка компания получила сертификат EAC и предоставляет клиентам рекомендации по выбору моделей интегрированных балансных расходомеров, а также техническую поддержку через официальный сайт на русском языке (www.ycjlzz.ru), официальный сайт на китайском языке (www.ycjlzz.com/), электронную почту (ycshangwu@ycjlzz.com), мобильный телефон (13390803499) и промо-платформу «Всероссийский канал». Приглашаем клиентов обращаться в компанию с вопросами, касающимися конкретных условий эксплуатации.
