Расходомер с Вентури-соплом с удлиненным каналом: идеальный выбор для измерения расхода в условиях высоких температур, высокого давления и сложных эксплуатационных условий

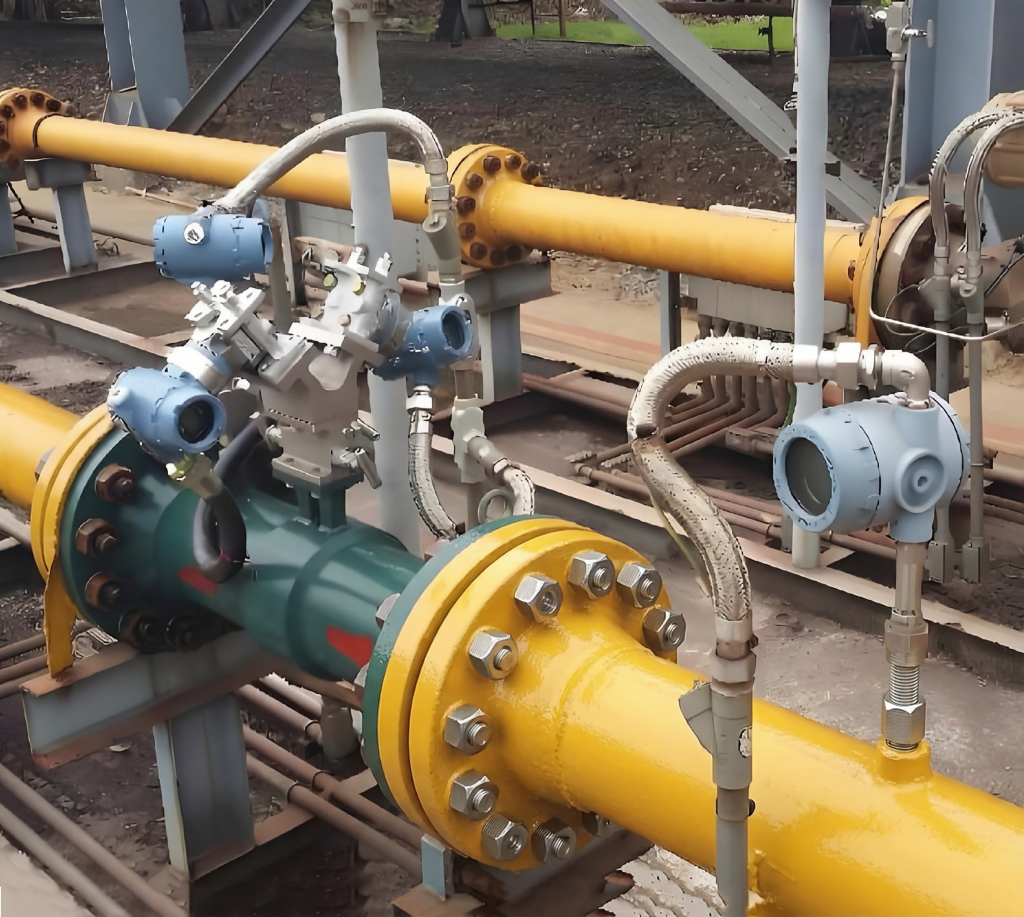

Расходомер с длиннодиаметральным соплом Вентури представляет собой важную разновидность расходомеров разности давлений, сочетающую в себе технические преимущества длиннодиаметрального сопла и конструкции Вентури, и демонстрирует выдающиеся характеристики при измерении расхода пара при высоких температурах и давлениях, высокоскоростных жидкостей, а также в сложных эксплуатационных условиях. Разработка и изготовление данного изделия осуществляются в соответствии с требованиями международного стандарта ISO 5167 и национального стандарта GB/T 2624.3. Устройство позволяет измерять расход различных сред, включая жидкости, пар и газы, и широко применяется в таких отраслях, как электроэнергетика, нефтехимия, металлургия и коммунальное теплоснабжение.

I. Энергетическая отрасль: основное оборудование для измерения расхода главного пара и питательной воды

В энергетической отрасли сопла с удлинённым диаметром в основном используются в условиях высокого давления или высоких температур и высокого давления. На энергоблоках установленной мощностью 50 МВт и более в трубопроводах главного пара, главной питательной воды или охлаждающей воды повсеместно применяется данная конструкция. На тепловых электростанциях температура в трубопроводах главного пара котла может достигать 650 °C, а давление — 42 МПа, что предъявляет чрезвычайно высокие требования к устойчивости устройств измерения расхода к высоким температурам и давлениям. Вентури с удлинённым горлом благодаря прочной конструкции, отсутствию износа от острых краёв, небольшому давлению потерь и длительному сроку службы стали основным выбором для измерения расхода пара.

На атомных электростанциях длиннодиаметральные трубки Вентури также применяются для контроля расхода в системах главного питательного водоснабжения. После калибровки в реальных условиях расхода точность длиннодиаметральных трубок Вентури с отбором давления в горловине по стандарту ASME может достигать класса 0,25, что делает их оптимальным решением для испытаний характеристик паровых турбин и высокоточных измерений.

II. Нефтехимическая промышленность: надежный выбор для измерения сред с высокими температурами и давлением

В нефтехимическом производстве на установках каталитического крекинга, гидрокрекинга и т. п. требуется измерение расхода больших объемов пара, технологических газов и нефтехимической продукции, находящихся под высоким давлением и при высоких температурах. Вентури с удлиненным горлом выдерживают высокие температуры и давление, а также хорошо подходят для применения в условиях высоких скоростей потока, сопряженных с риском коррозии или кавитации. В условиях измерения двухфазного потока (газ-жидкость) на устье газовых скважин метод измерения влажного газа с использованием двойного перепада давления на основе Вентури с длинным горлом позволил, благодаря теоретическому анализу и экспериментальным исследованиям, выявить внутренние закономерности изменения соотношения массы влажного газа и жидкости в зависимости от скорости газовой фазы. Двухфазный расходомер Вентури с длинным горлом, использующий технологию измерения содержания по методу соотношения двойного перепада давления, подходит для измерения двухфазного потока (газ-жидкость) на устье газовых скважин с низким и средним содержанием жидкости. В таких сферах, как транспортировка природного газа и городские газовые узлы, трубки Вентури с удлиненным горлом также используются для высокоточного коммерческого учета газа под высоким давлением.

III. Металлургическая промышленность: оптимальное решение для измерения высокотемпературного газа и расхода воздуха

В металлургической промышленности такие среды, как доменный газ и коксовый газ, характеризуются высокой температурой и большим содержанием пыли, что предъявляет высокие требования к износостойкости и стабильности расходомерных устройств. Вентури с удлинённым диаметром благодаря своей прочной конструкции, ударопрочности и отсутствию движущихся частей подходит для измерения расхода первичного и вторичного воздуха, а также газа. На этапах сталеплавильного и агломерационного процессов Вентури с удлинённым диаметром также используется для контроля расхода таких сред, как воздух для горения и охлаждающая вода.

IV. Коммунальное теплоснабжение и общепромышленное применение: трубопроводные сети большого диаметра и энергоэффективное измерение

В сетях централизованного теплоснабжения длиннодиаметральные трубки Вентури используются для расчетного учета и технологического контроля расхода пара и горячей воды. По сравнению с диафрагмами постоянные потери давления в трубках Вентури ниже, что позволяет эффективно снизить энергопотребление насосов. В таких отраслях, как легкая промышленность, текстильная промышленность и пищевая промышленность, длиннодиаметральные трубки Вентури также широко применяются для измерения расхода таких сред, как пар, горячая вода и сжатый воздух.

V. Технические характеристики и преимущества монтажа

Сопла Вентури с удлиненным соотношением диаметров обладают следующими характеристиками: низкие потери давления и значительный эффект энергосбережения; короткие требуемые отрезки прямых труб до и после сопла; отсутствие движущихся частей, низкие затраты на техническое обслуживание и длительный срок службы; высокая степень стандартизации, позволяющая вводить их в эксплуатацию без калибровки на реальной потоке. Эти преимущества делают их конкурентоспособными в условиях ограниченного пространства в трубопроводах и в условиях эксплуатации, где энергопотребление имеет большое значение.
