Стандартные расходомеры с диафрагмой: применение классической технологии измерения перепада давления в различных отраслях промышленности

Стандартный расходомер с диафрагмой является одним из наиболее широко применяемых приборов для измерения расхода по разности давлений в системах управления промышленными процессами. Его основным дроссельным элементом служит стандартная диафрагма, изготовление которой осуществляется в соответствии с требованиями международного стандарта ISO 5167 или национального стандарта GB/T 2624. Данный прибор состоит из первичного измерительного элемента (дросселя) и вторичного устройства (датчика перепада давления, датчика температуры, датчика давления и индикатора расхода). Когда жидкость протекает через диафрагму в трубопроводе, поток в месте дросселя локально сужается, скорость потока увеличивается, статическое давление снижается, в результате чего между входом и выходом дросселя возникает перепад давления. Чем больше расход среды, тем больше создаваемый перепад давления; путем измерения этого перепада давления можно точно рассчитать расход.

I. Технические особенности и преимущества

Стандартные диафрагменные расходомеры обладают рядом технических преимуществ. Устройство дросселирования отличается простой и прочной конструкцией, легко воспроизводимо, обеспечивает стабильную и надежную работу, имеет длительный срок службы и невысокую стоимость. Область применения широка: расходомеры подходят для измерения всех однофазных потоков (газов, жидкостей, пара), а также для некоторых смешанных потоков. Стандартные дроссельные устройства можно вводить в эксплуатацию без калибровки на реальном потоке. Установка моноблочных диафрагм проще, они не требуют датчиков давления и могут подключаться напрямую к датчикам перепада давления и давления. Интеллектуальные диафрагменные расходомеры объединяют в себе функции измерения расхода, температуры и давления, обеспечивают автоматическую компенсацию температуры и давления, используют передовые микропроцессорные технологии и новые технологии с низким энергопотреблением, отличаются высокой функциональностью, компактной конструкцией и удобством эксплуатации. Точность интеллектуальных моделей достигает ±0,075 %, максимальное статическое давление — 40 МПа, при этом прибор может работать непрерывно в течение 5 лет без необходимости калибровки.

II. Основные области применения

Стандартные диафрагменные расходомеры широко применяются для управления технологическими процессами и измерения расхода в таких отраслях, как нефтяная, химическая, металлургическая, энергетическая, а также в системах тепло- и водоснабжения. В нефтегазовой отрасли в октябре 2025 года был опубликован, а в мае 2026 года вступил в силу стандарт GB/T 21446-2025 «Измерение расхода природного газа с помощью стандартных диафрагменных расходомеров», который обеспечил единую техническую основу для применения стандартных диафрагменных расходомеров в сфере учета природного газа. В электроэнергетике расходомеры с стандартной диафрагмой используются для контроля расхода таких сред, как пар и питательная вода. В химической и металлургической отраслях они могут применяться для измерения расхода различных технологических жидкостей и газов.

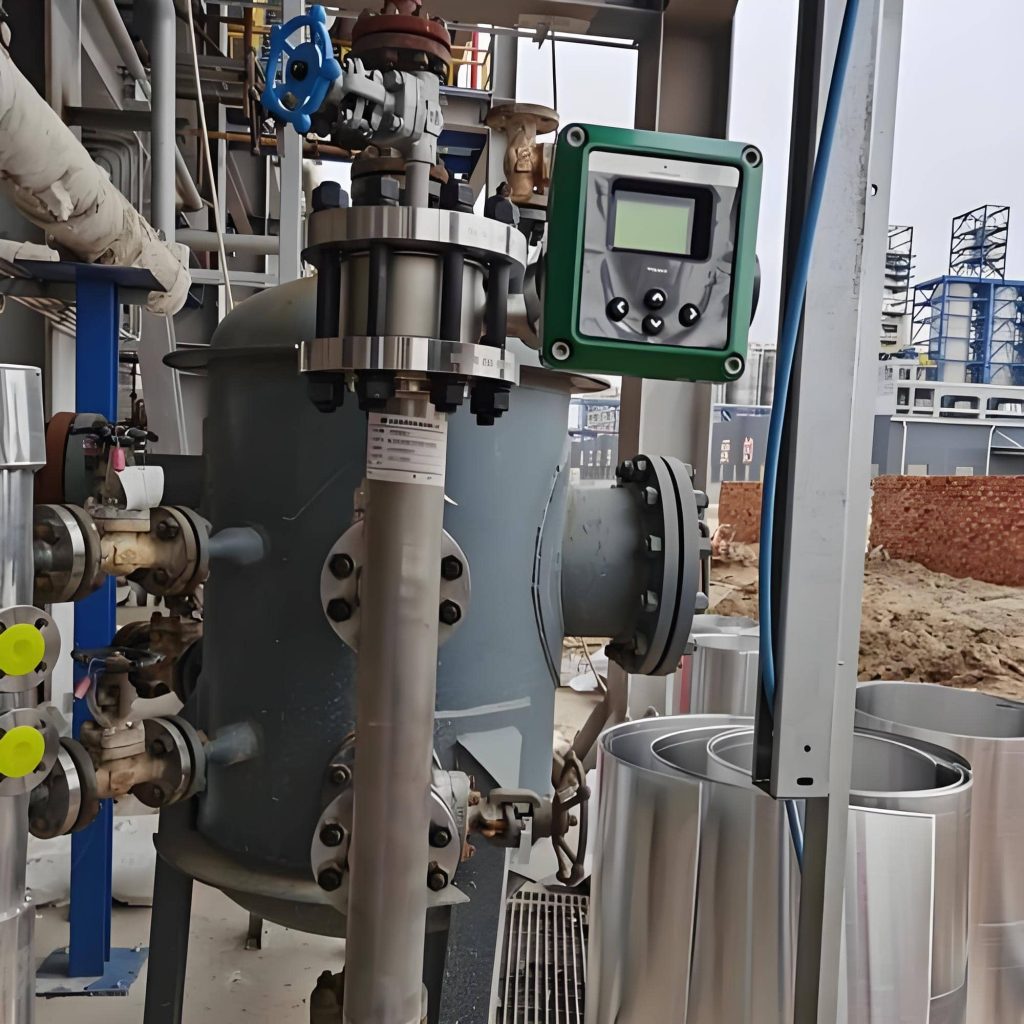

III. Основные моменты монтажа

Монтаж расходомеров с стандартной диафрагмой напрямую влияет на точность измерений. В соответствии со стандартом GB/T 2624/ISO 5167 прямые участки трубопровода до и после дроссельного элемента должны быть ровными. Обычно требуется прямой участок трубопровода длиной 10 диаметров (10D) перед сужающим элементом и 5 диаметров (5D) после него. Для обеспечения формирования перед сужающим элементом полностью развитого турбулентного распределения скоростей потока внутренние стенки прямых участков трубопровода, используемых для установки сужающего элемента, должны быть гладкими.

IV. Система национальных стандартов

Проектирование, изготовление и использование стандартных диафрагм осуществляются в соответствии с серией национальных стандартов GB/T 2624. GB/T 2624.2-2006 «Измерение расхода жидкости в заполненной трубе с помощью устройств измерения перепада давления, установленных в трубопроводах круглого сечения. Часть 2: Стандартные диафрагмы» является основным стандартом в данной области. В настоящее время начата работа по пересмотру частей 1–4 серии стандартов GB/T 2624, которые будут приведены в соответствие со стандартом ISO 5167:2022. Кроме того, стандарт GB/T 21446-2025 «Измерение расхода природного газа с помощью расходомеров со стандартными диафрагмами» был опубликован в октябре 2025 года и вступил в силу в мае 2026 года. Постоянное совершенствование системы стандартов обеспечивает более единую техническую основу для проектирования, производства, испытаний и применения расходомеров с диафрагмами.
